طراحی سازه و معماری بلندترین برج کانادا نورمن فاستر

The Bow Tower
طراحی معماری و طراحی سازه برج باو

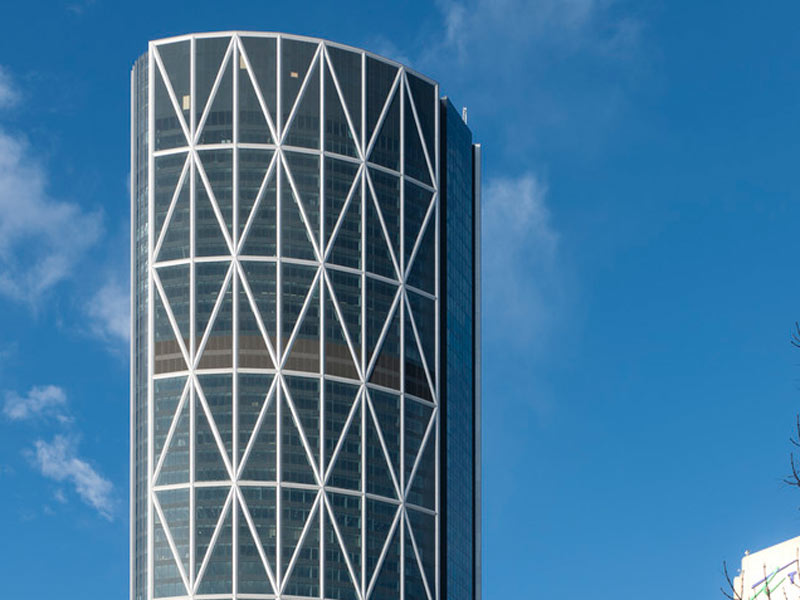

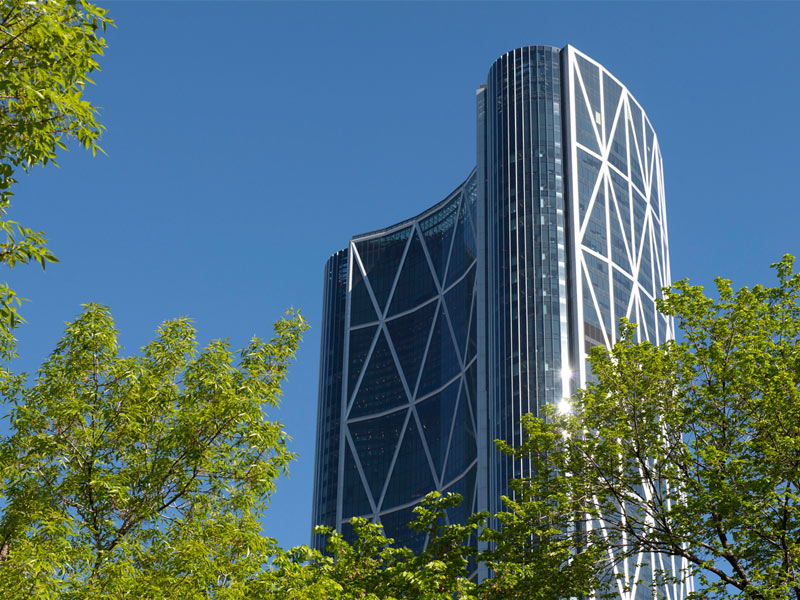

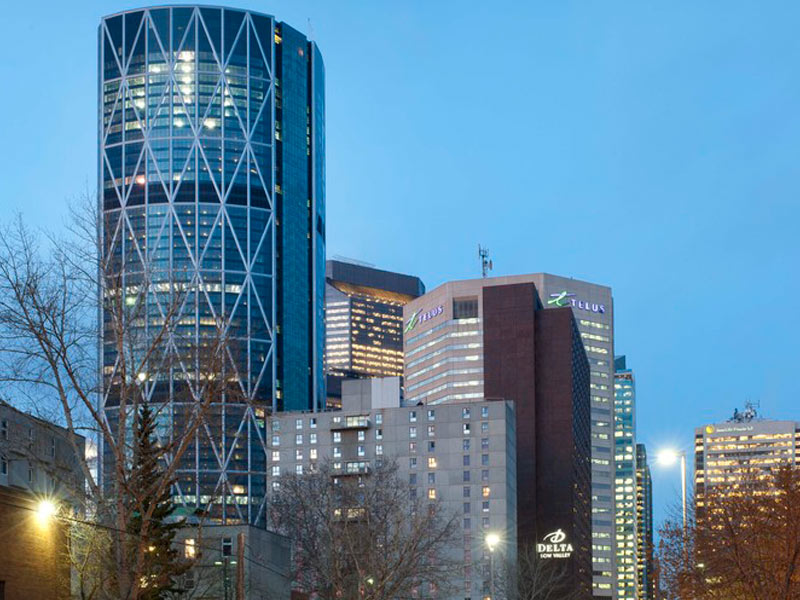

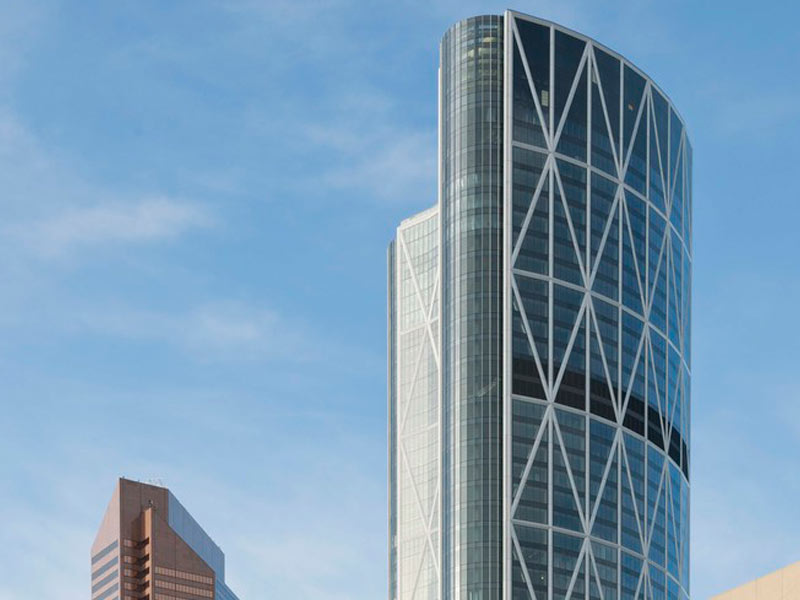

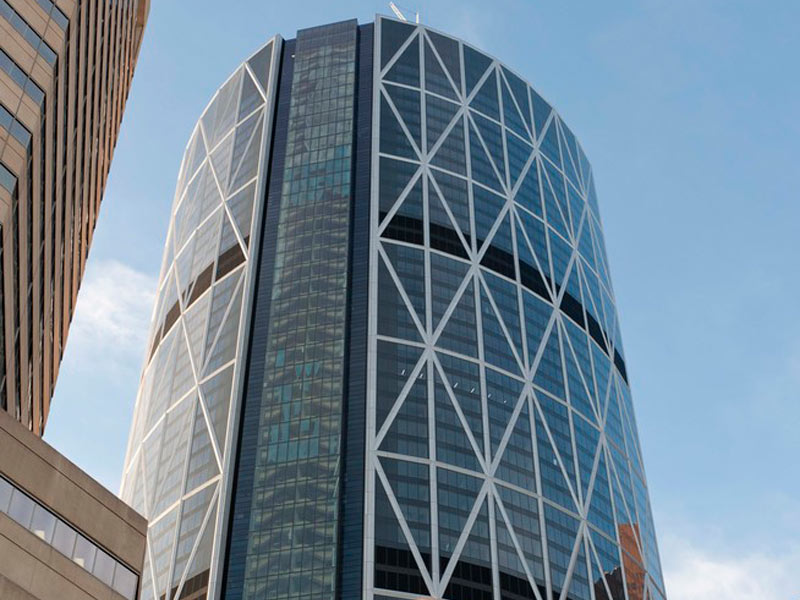

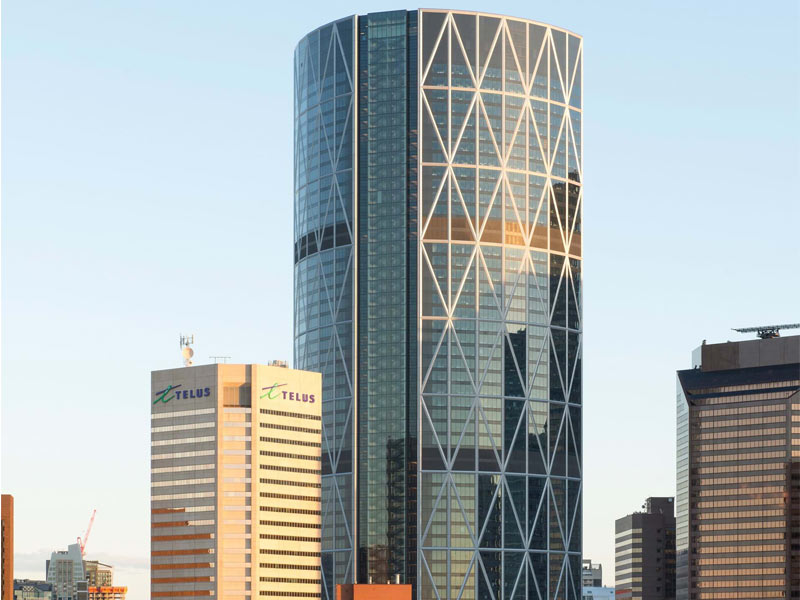

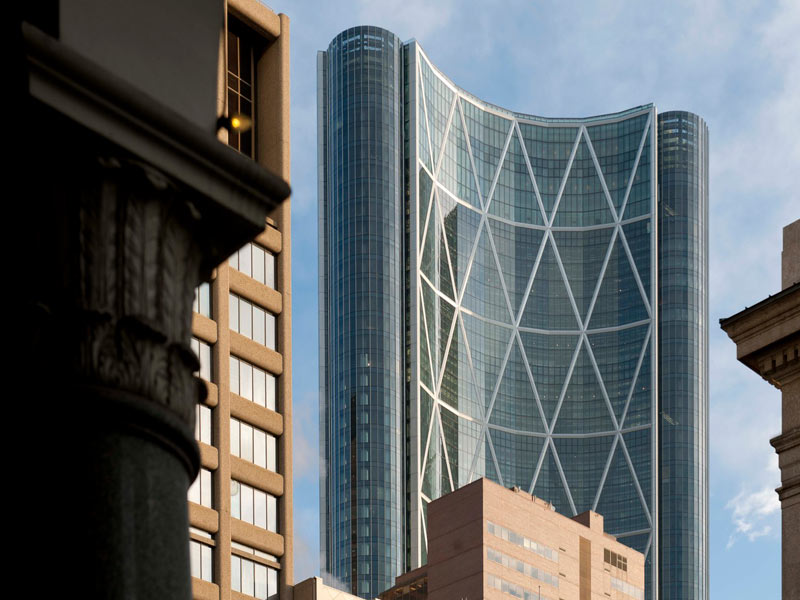

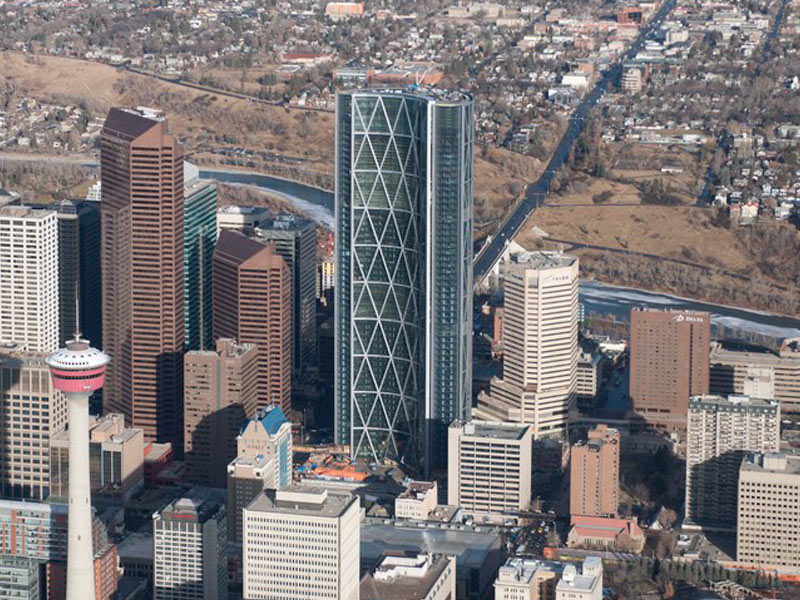

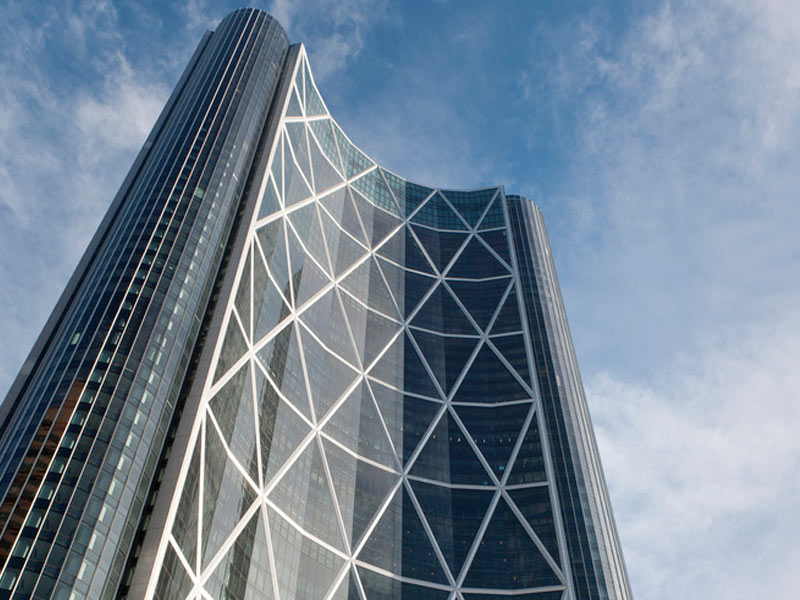

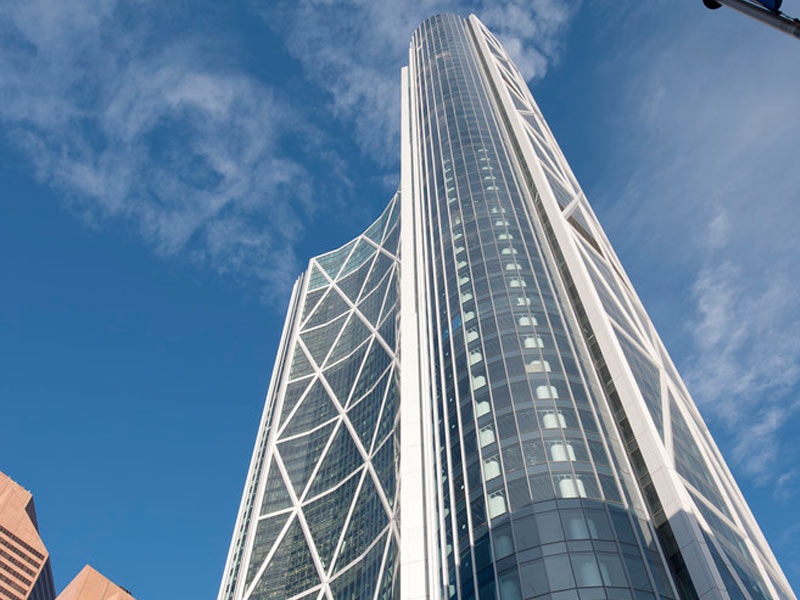

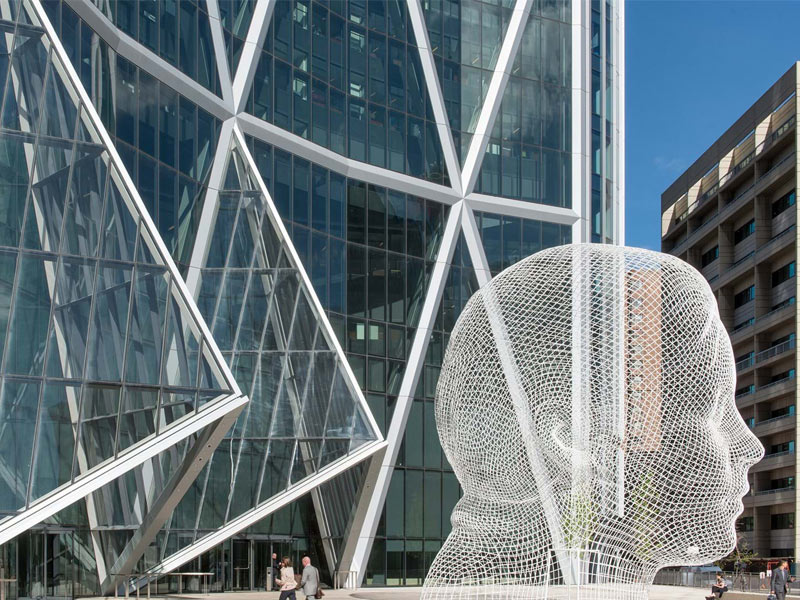

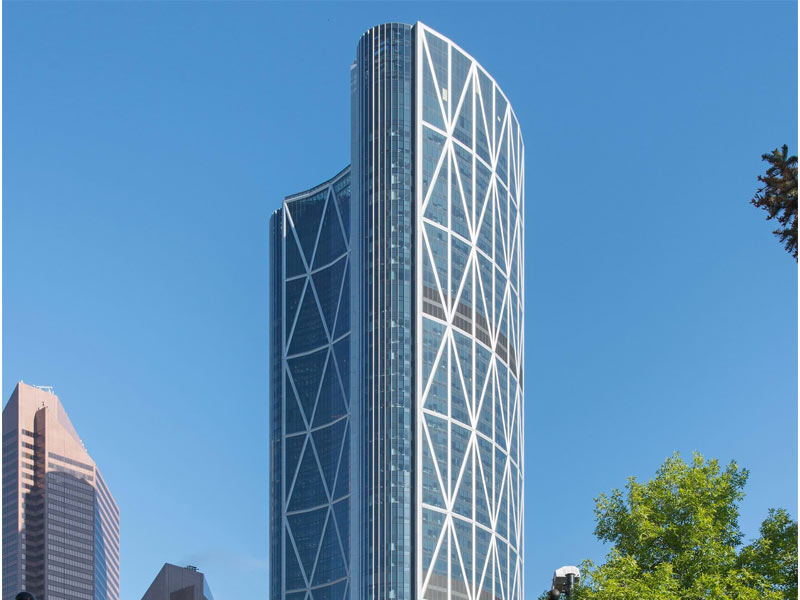

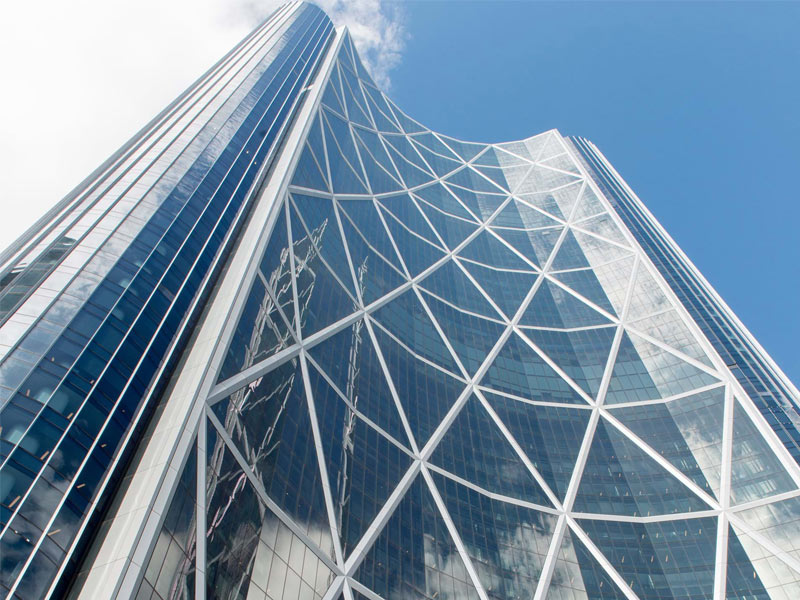

برج اداری باو در سال 2007 توسط نورمن فاستر معمار انگلیسی طراحی گردید. این پروژه در شهر کلگری، کشور کانادا در سال 2013 به بهره برداری رسید. این ساختمان با ارتفاع 236 متر، بلندترین برج کانادا، خارج از شهر تورنتو است. این برج نام خود را از رودخانه باو که در کنار آن قرار دارد گرفته است، همچنین پلان برج، شبیه به بستر رودخانه باو می باشد. برج باو با مساحت 199,781 مترمربع، شامل: 59 طبقه ی اداری، 2 طبقه مرکز خرید با مساحت 19000 مترمربع، سه طبقه باغ آسمانی و 4 طبقه برای تجهیزات و تاسیسات می باشد. این برج دارای 5 طبقه پارکینگ زیرزمینی می باشد. برج اداری باو با سیستم سازه ای دیاگرید یک ساختمان پایدار بلند محسوب می شود. دیاگرید یا شبکه ی مورب، روشی برای ساخت ساختمان های بزرگ فولادی با ایجاد ساختارهای مثلثی مورب می باشد. سیستم مهاربندی جانبی ساختمان، متشکل از خرپاهایی است که به صورت شبکه ی مورب ساخته شده است و دارای قطرهای بلند در حدود 6 طبقه با فرم منحنی در نماهای دارای انحنای شمالی و جنوبی ساختمان است. این انحنا امکان ایجاد آتریوم دو جداره و باغ های معلق را که در طبقه 12، 18 و 24 می باشند، فراهم کرده است. ساختمان شامل لابی 2 طبقه و یک پل عابر پیاده به شهرکلگری و سیستم راهروهای زیرزمینی ارتباط یافته است.

طراحی معماری برج باو
طراحی معماری برج باو
طراحی معماری برج باو
طراحی معماری برج باو
طراحی معماری برج باو
طراحی سازه برج باو
طراحی سازه برج باو
طراحی سازه برج باو
طراحی سازه برج باو
طراحی سازه برج باو
طراحی برج باو نورمن فاستر

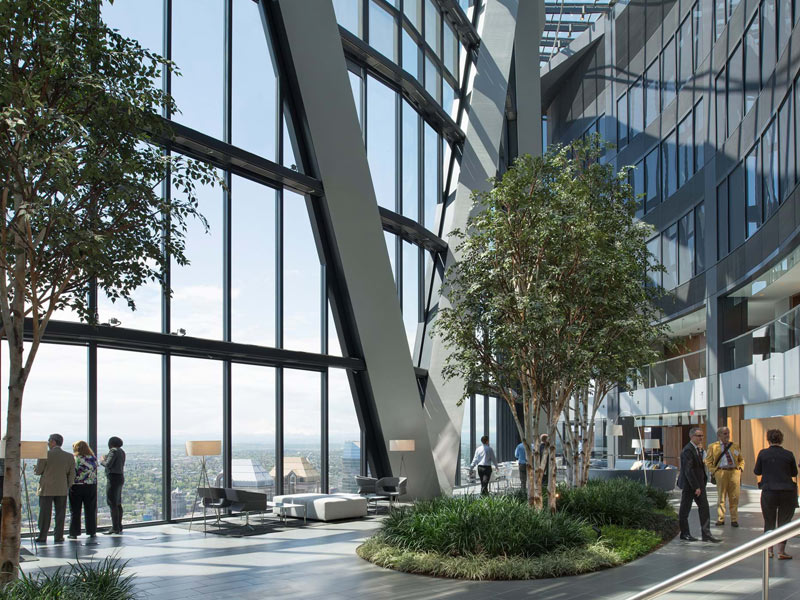

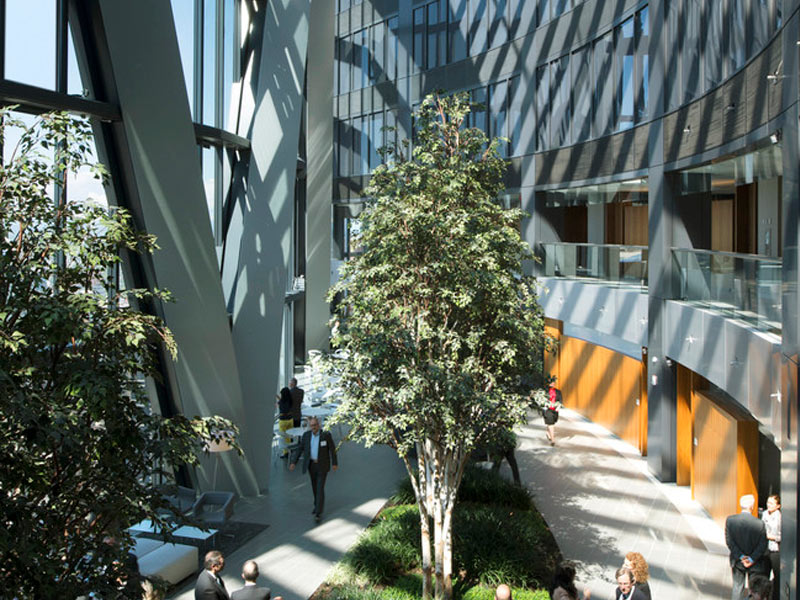

امروزه طراحی ساختمان های پایدار اهمیت زیادی یافته است. در طراحی معماری برج باو تلاش هوشمندانه ای  بر ایجاد برجی  پایدار و طبیعت محور، گردیده است. در همین راستا با ایجاد فضای سبز در طبقات مختلف، علاوه بر جلوگیری از سایه اندازی ساختمان، محدودیت در ارتفاع کلی نیز رعایت گردید. همچنین ایجاد آتریمی برای جذب گرمای خورشید باعث شد 30% مصرف انرژی در مقایسه با ساختمان های معمولی کاهش یابد.

طراحی معماری برج باو
طراحی معماری برج باو
طراحی معماری برج باو
طراحی سازه

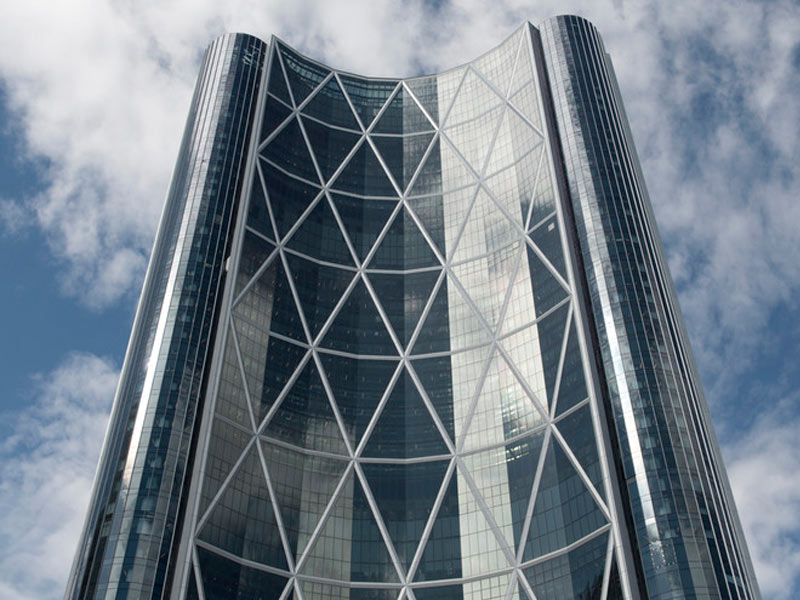

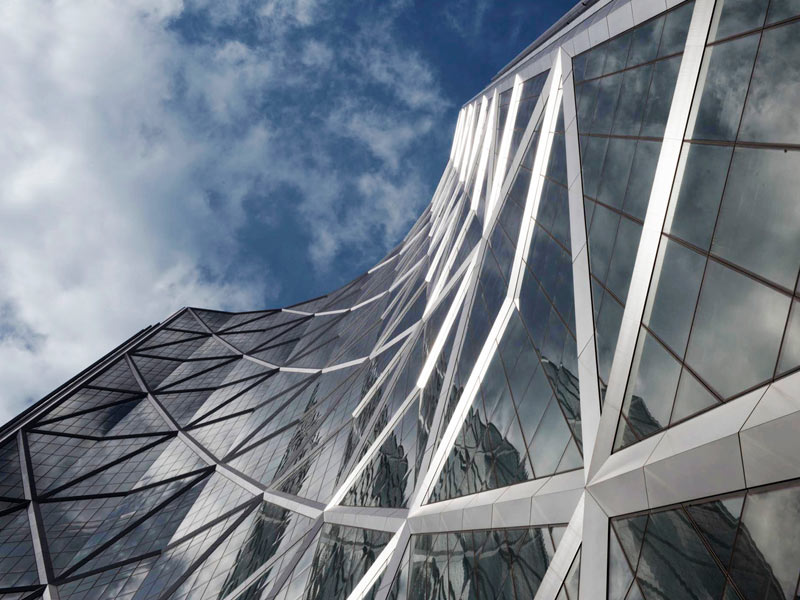

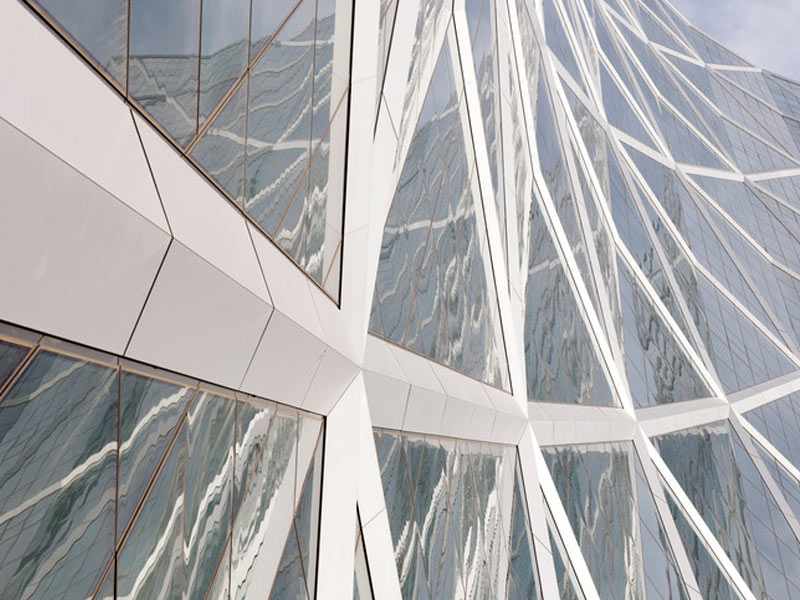

سازه اصلی برج باو، سیستم سازه ی فولادی می باشد. سقف ها به صورت کامپوزیت طراحی گردیده، همچنین از فضای خالی بین صفحات بتنی و تیرهای فولادی (سیستم کامپوزیت) می باشند. همچنین از فضای خالی بین صفحات بتنی و تیرها برای عبور تاسیسات مکانیکی و الکتریکی استفاده شده است. این امر باعث شده است ارتفاع کف تا کف طبقات به کمترین مقدار برسد و در مقایسه با سیستم سقف های کامپوزیت مشابه، دارای ارتفاع کمتری باشد. سیستم مهاربندی جانبی برج شامل هسته ی بتنی مسلح، دیوارهای برشی فولادی و سیستم ترکیبی از هسته ی برشی و قاب صلب، قاب صلب لوله ای اطراف ستون ها و سیستم خرپای فلزی به شکل دیاگرید بود. سیستم سازه ای خرپای فلزی به شکل دیاگرید به دلیل اهمیت و منحصر به فرد بودن معماری این بنا انتخاب شد.

طراحی سازه برج باو
طراحی برج باو نورمن فاستر
طراحی برج باو نورمن فاستر
طراحی برج باو نورمن فاستر
طراحی برج باو نورمن فاستر
برگرفته از کتاب تعامل تکنولوژی و معماری- تالیف: دکتر محمود گلابچی


مقالات مشابه

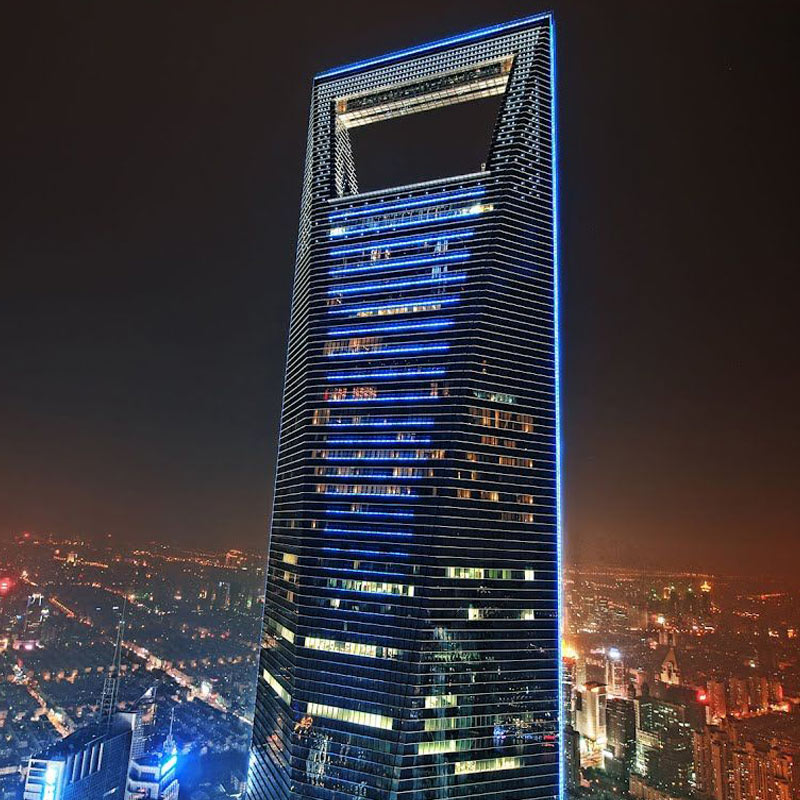

طراحی معماری مرکز مالی جهانی شانگهای طراحی معماری مرکز مالی جهانی شانگهای

طراحی معماری برج مرکز مالی شانگهای یکی از پروژه های بسیار شناخته شده و برنده کننده KPF ، مرکز مالی جهانی شانگهای از زمان تکمیل در سال 2008 به عنوان سمبل تجارت و فرهنگ ایستاده است. مرکز مالی جهانی شانگهای یک آسمان خراش ابرقاره است که در منطقه پودونگ شانگهای واقع شده است....

  2957

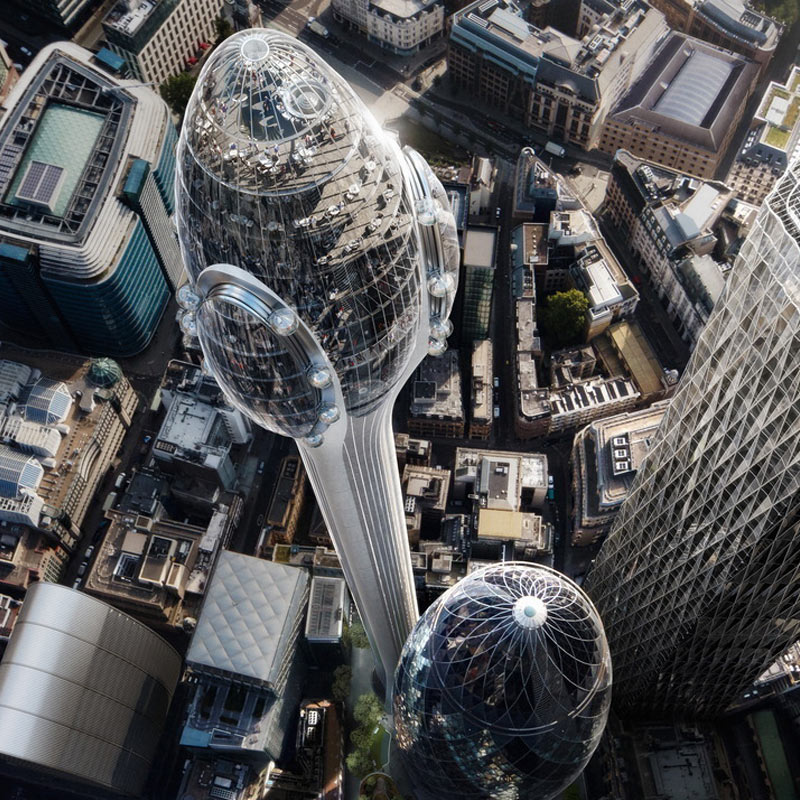

طراحی برج گل لاله طراحی برج گل لاله

طراحی معماری برج گل لاله، لندن سه ماه پس از تصویب برنامه هایی برای "برج لاله" ، جاذبه ی 305 متری  لندن، این پروژه توسط شهردار لندن مورد قبول واقع نشد. این طرح توسط یکی از برترین معماران جهان، نورمن فاستر و همکارانش طراحی شده است و به عنوان یک مکان جدید...

  4349

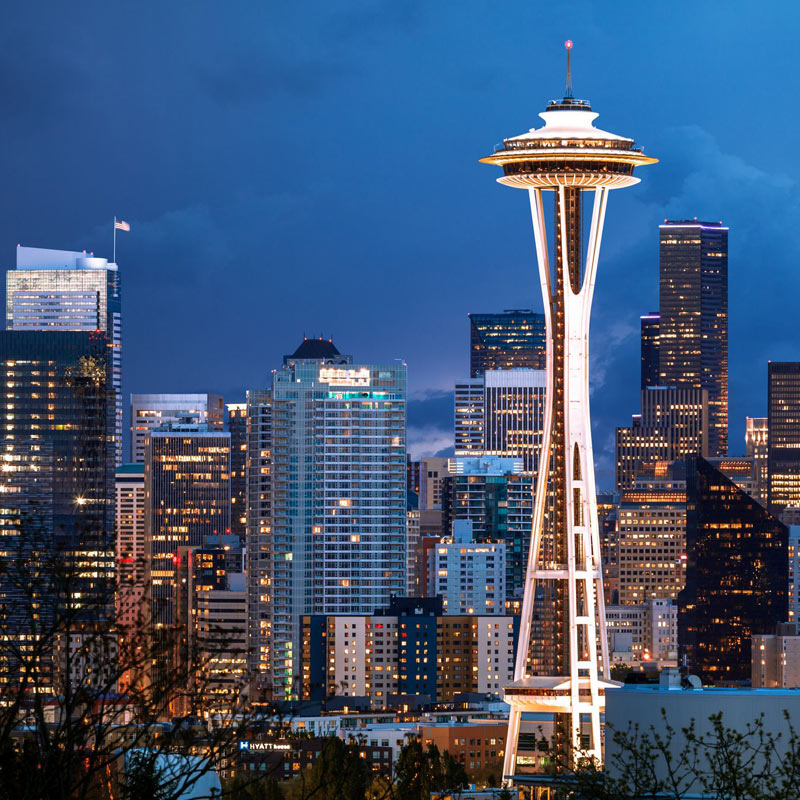

طراحی برج سوزن فضایی بلندترین برج سیاتل طراحی برج سوزن فضایی بلندترین برج سیاتل

برج سوزن فضایی، در مرکزیت شهر سیاتل و در ایالت واشنگتن قرار دارد. این برج یک برج دیده بانی و نماد شهر سیاتل به شمار می رود و در زمان ساخت خود یکی از بلندترین سازه های این منطقه به شمار می رفت و در حال حاضر نیز یکی از مشهورترین...

  4858

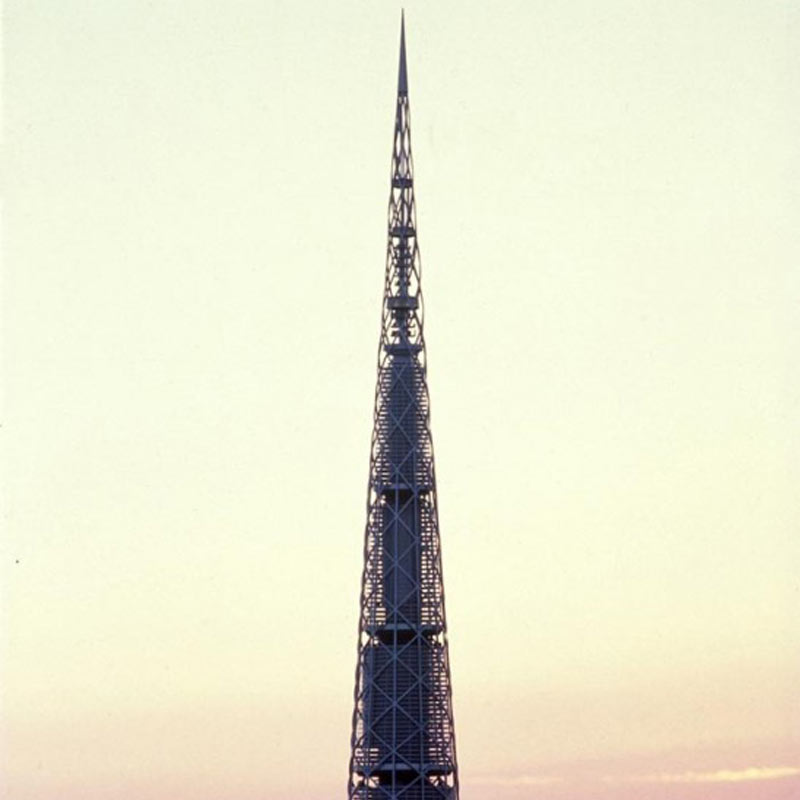

طراحی معماری برج هزاره طراحی معماری برج هزاره

طراحی معماری برج هزاره برج هزاره در کشور ژاپن با ارتفاع 840 متر از بلند ترین ساختمان های زمان خود در شهر توکیو، یکی از ابر شهرهای دنیا طراحی شده است. طراحی معماری این برج در سال 1998 توسط نورمن فاستر معمار مشهور بریتانیایی صورت پذیرفته است. برج هزاره از 170 طبقه...

  5662

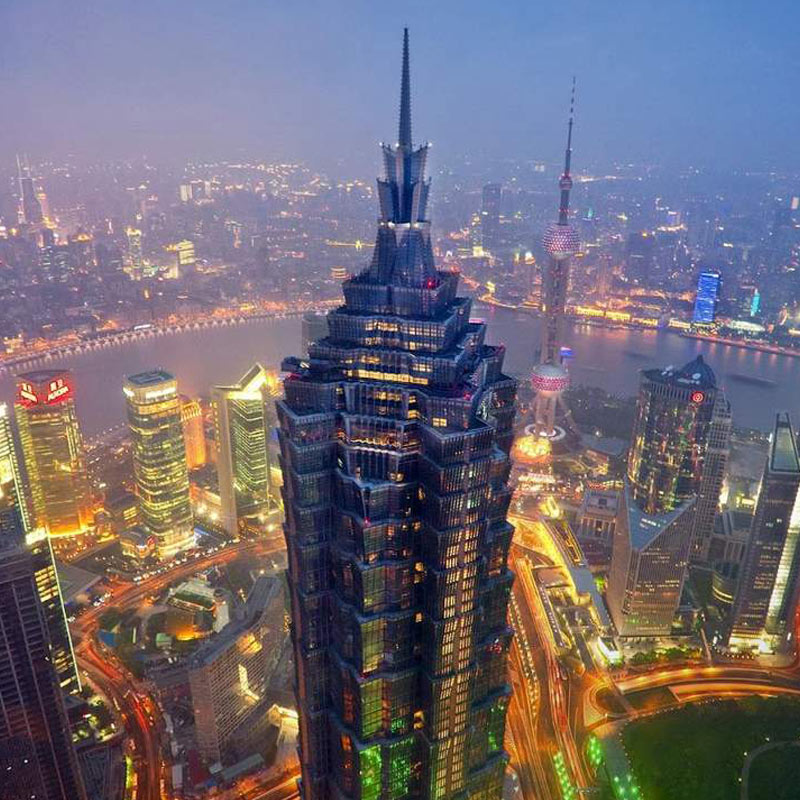

طراحی معماری  برج جین مائو طراحی معماری برج جین مائو

برج جین مائو، شانگهای برج جین مائو یکی از بلند ترین آسمان خراش های دنیا، با ارتفاع 421 متر با 88 طبقه، تا سال 2007،  بلندترین ساختمان چین، هفتمین ساختمان بلند دنیا با احتساب آنتن آن بود. طراحی معماری سایت مجموعه  با مساحت 24 هزار متر مربع، در منطقه لوجیازوئی از حوضه پودانگ شانگهای...

  4656

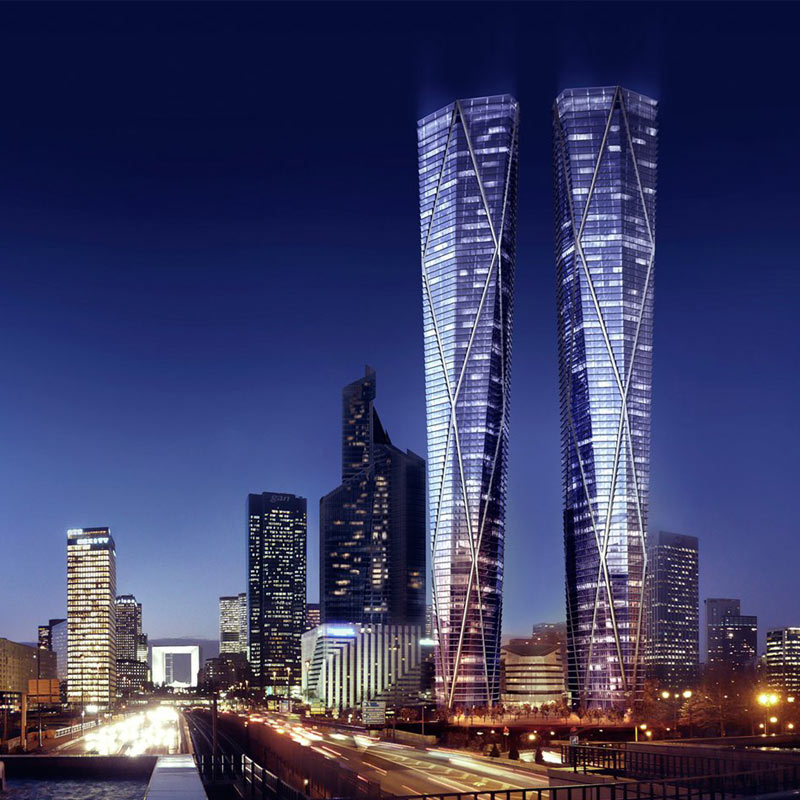

معماری پلازای هرمیتاژ به بلندای برج ایفل معماری پلازای هرمیتاژ به بلندای برج ایفل

پلازای هرمیتاژ، برج های آینده پاریس محل پروژه: فرانسه، پاریس طراحی: 2008 تیم طراحی: نورمن فاستر   طراحی معماری برج هرمیتاژ برج های هرمیتاژ با موقعیت قرارگیری در راستای خیابان شانزلیزه، میدان کنکورد و طاق افتخار ( آرک دو تریمف)، ساختمان های 320 متری با مساحت 260.000 متر مربع، هم ارتفاع برج ایفل می باشند. در این...

  4319
طراحی برج شانگهای دومین آسمان خراش دنیا طراحی برج شانگهای دومین آسمان خراش دنیا

طراحی معماری برج شانگهای آسمان خراش شانگهای، دومین آسمان خراش جهان و بلندترین آسمان خراش چین به حساب می آید. این برج با ارتفاع حدودا 555 متر، برج اداری-تجاری در شانگهای می باشد. گروه معماری جنسلر در سال 2008 شروع به طراحی برج نمود و در سال 2015 ساخت برج به اتمام...

  14649

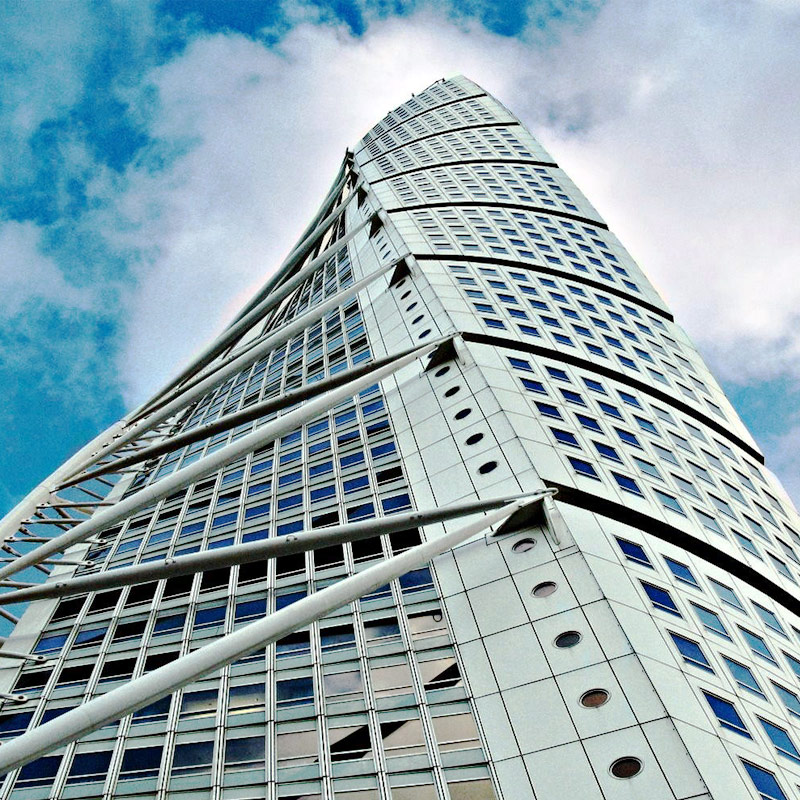

سانتیاگوکالاتراوا، برج چرخشی تورسو سانتیاگوکالاتراوا، برج چرخشی تورسو

طراحی برج چرخشی تورسو، سانتیاگو کالاتراوا برج چرخشی تورسو یکی از برترین آثار سانتیاگو کالاتراوا از معماران سبک های-تک، معماری اسپانیایی می باشد. شروع فعالیت کالاتراوا از شهر زوریخ آغاز شد، اولین طرح رسمی او در سال 1984 برای مسابقه طرح راه آهن ایستگاه زوریخ منتخب شد که سرآغاز موفقیت های چشمگیر...

  6849

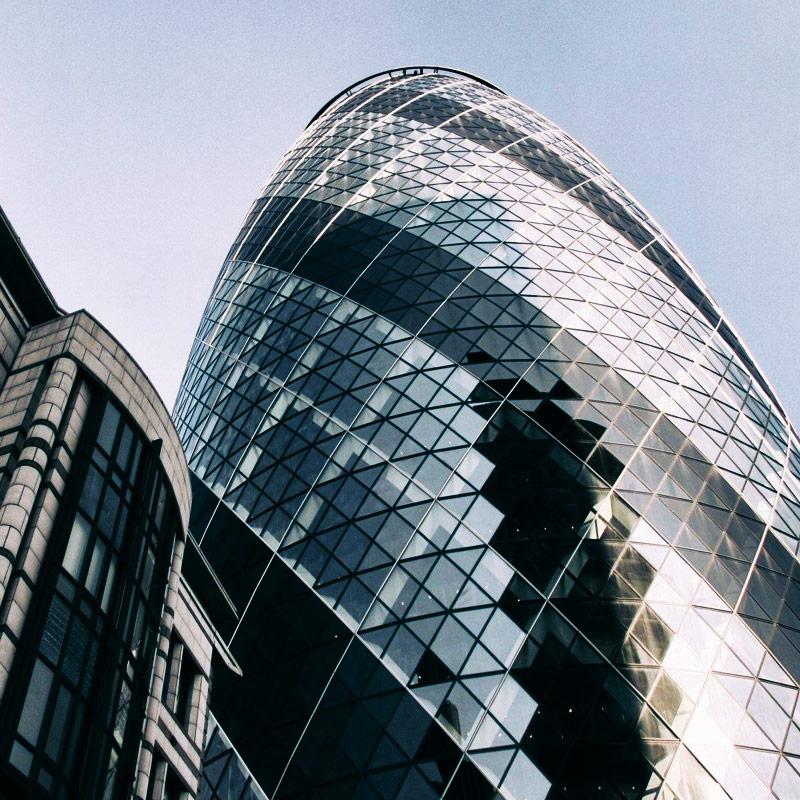

معماری برج اداری سوئیس ری معماری برج اداری سوئیس ری
