طراحی سازه استادیوم ومبلی

 استادیوم ومبلی، لندن انگلستان
یکی دیگر از شاهکارهای نورمن فاستر، یکی از برترین معماران جهان، طراحی معماری استادیوم ومبلی می باشد. این استادیوم در سال 1996 توسط تیم معماری نورمن فاستر شروع به طراحی گردید. ورزشگاه قدیمی ومبلی از مهمترین مکان های ورزشی انگلیس بود. بنابراین ساختمان جدید نیازمند طراحی به یادماندنی و خارق العاده بود. که بتواند به نمادی برای کشور انگلیس بدل شود. ورزشگاه جدید با امکانات پیشرفته، با 90 هزار صندلی بزرگتر از گذشته، حداکثر لذت را برای تماشاگران محیا می کند. سقف سازه ای تک دهانه ی قوسی شکل از مواردی است که استادیوم ومبلی را خاص می کند.

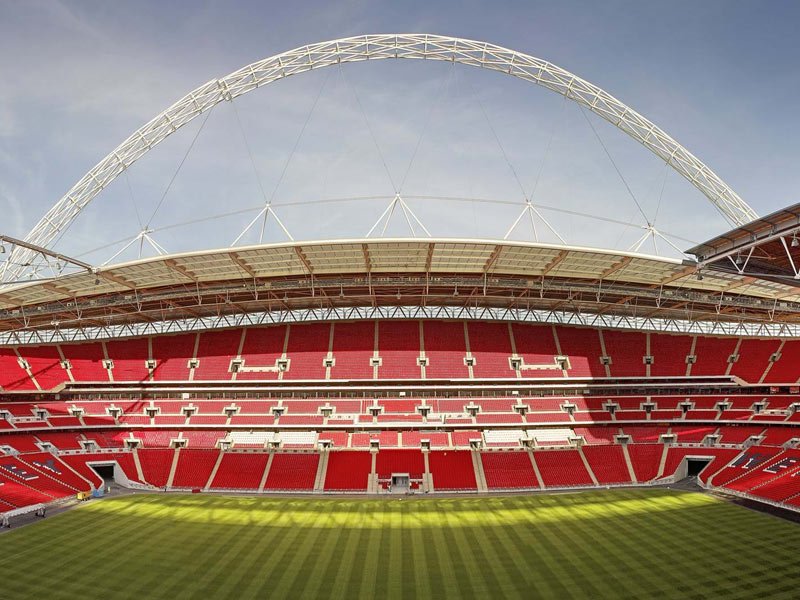

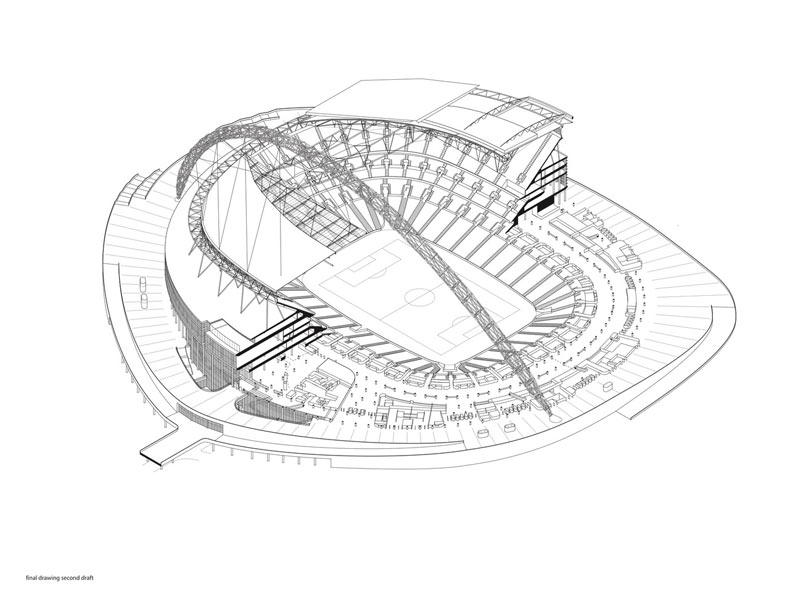

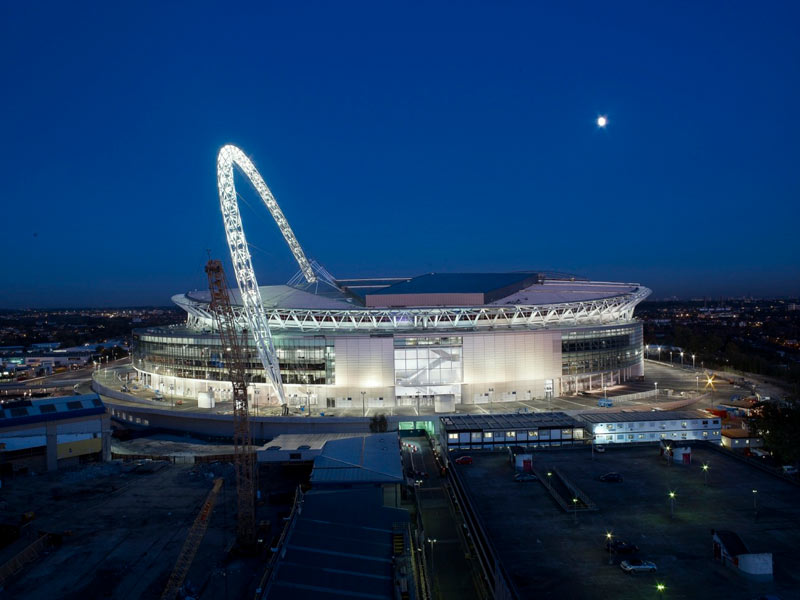

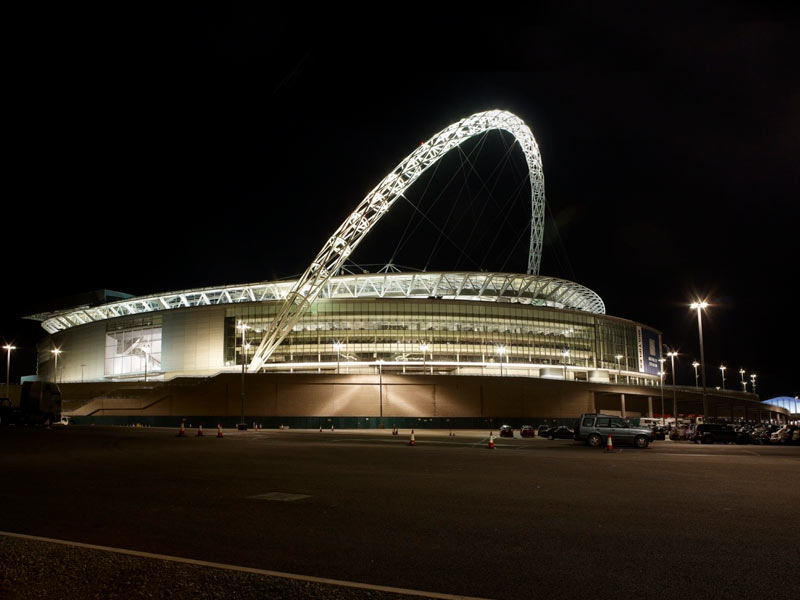

طراحی سازه استادیوم ومبلی
طراحی سازه استادیوم ومبلی
طراحی سازه استادیوم ومبلی
طراحی سازه استادیوم ومبلی
طراحی سازه استادیوم ومبلی
طراحی سازه استادیوم ومبلی
طراحی سازه استادیوم ومبلی

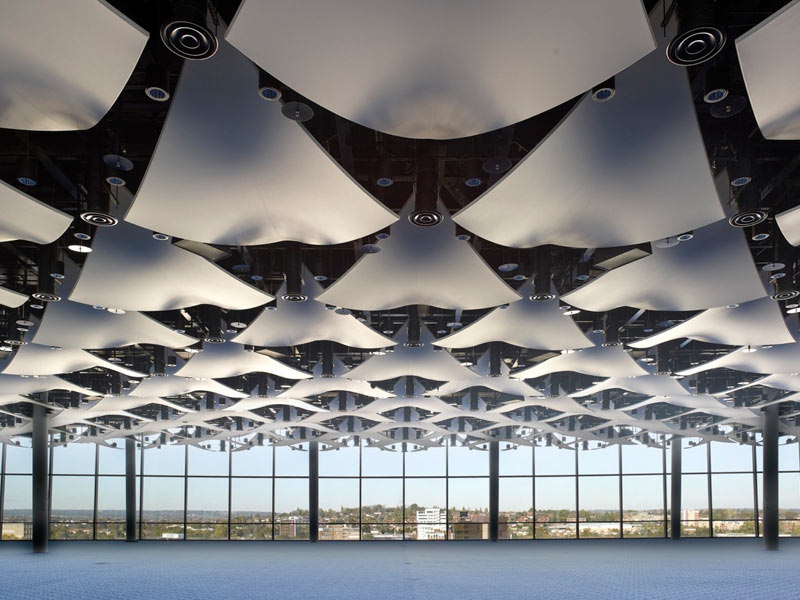

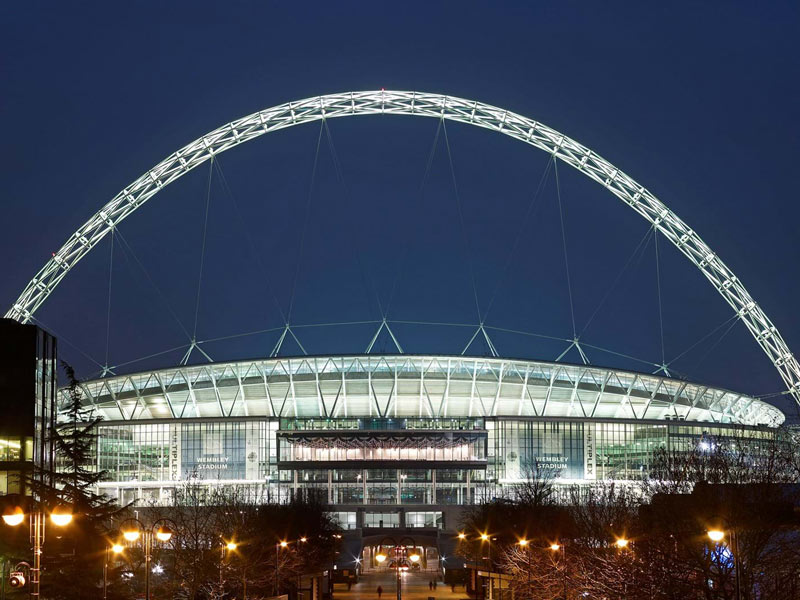

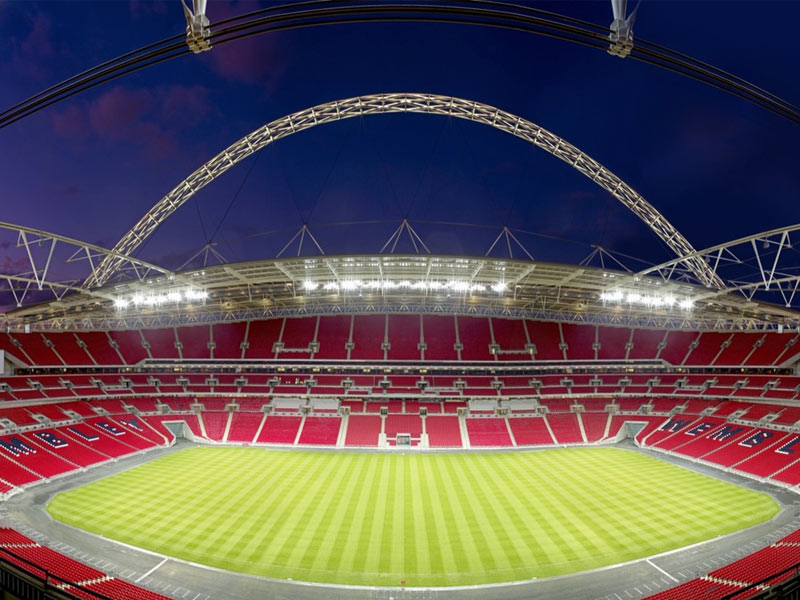

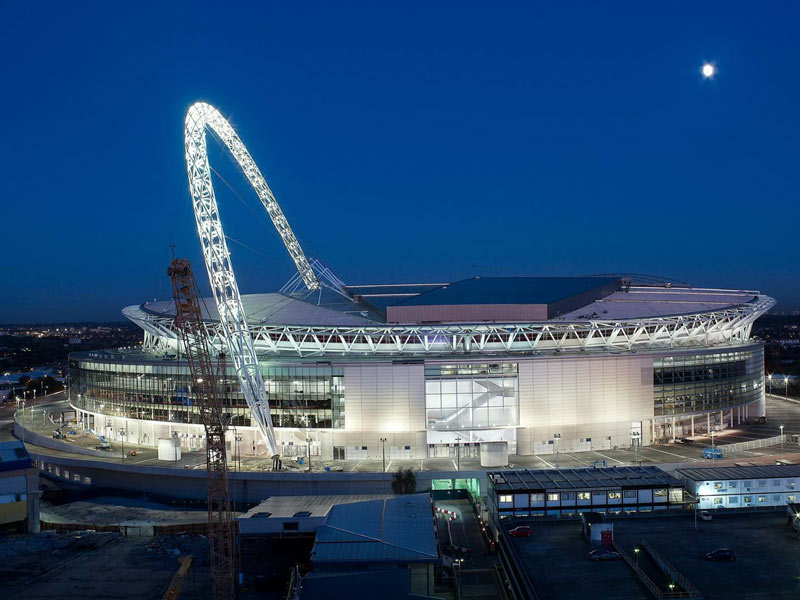

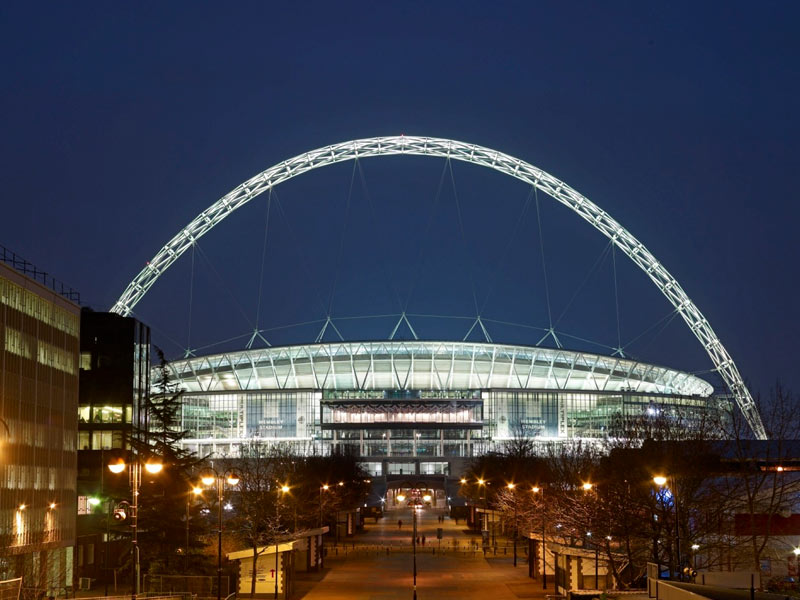

قوس 315 متری بدون ستون، این امکان را ایجاد می کند تا در شرایط آب و هوایی مختلف باز و بسته شده و امکان تماشای بازی های فوتبال امکان پذیر باشد. این قوس به عنوان نماد شهر لندن از تمام نقاط شهر قابل رویت می باشد. این ساختمان همچنین با آگاهی از آینده ساخته شده است و این امکان را برای پذیرایی از انواع رویدادها از جمله مسابقات بین المللی و رویدادهای میدانی تا حد المپیک در صورت لزوم دارد.

طراحی سازه استادیوم ومبلی
طراحی معماری استادیوم ومبلی نورمن فاستر
طراحی معماری استادیوم ومبلی نورمن فاستر
طراحی معماری استادیوم ومبلی نورمن فاستر
طراحی معماری استادیوم ومبلی نورمن فاستر
طراحی سازه استادیوم ومبلی

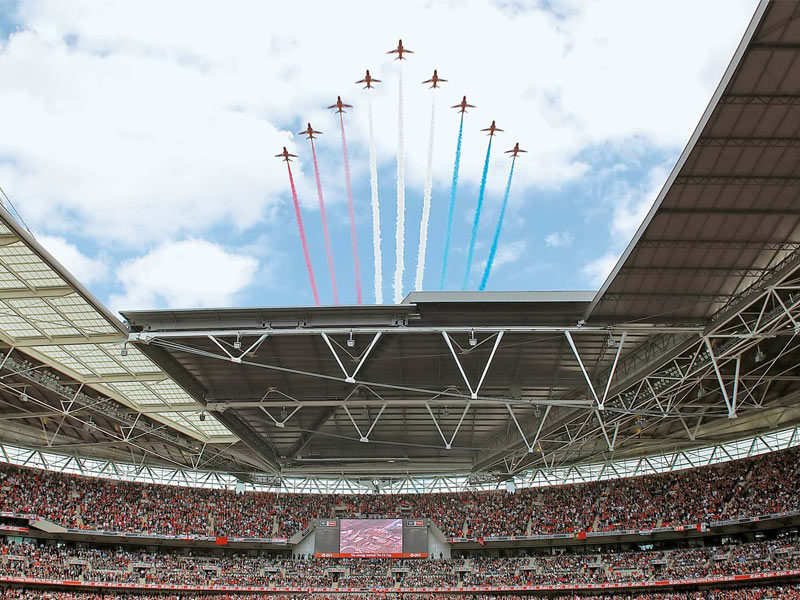

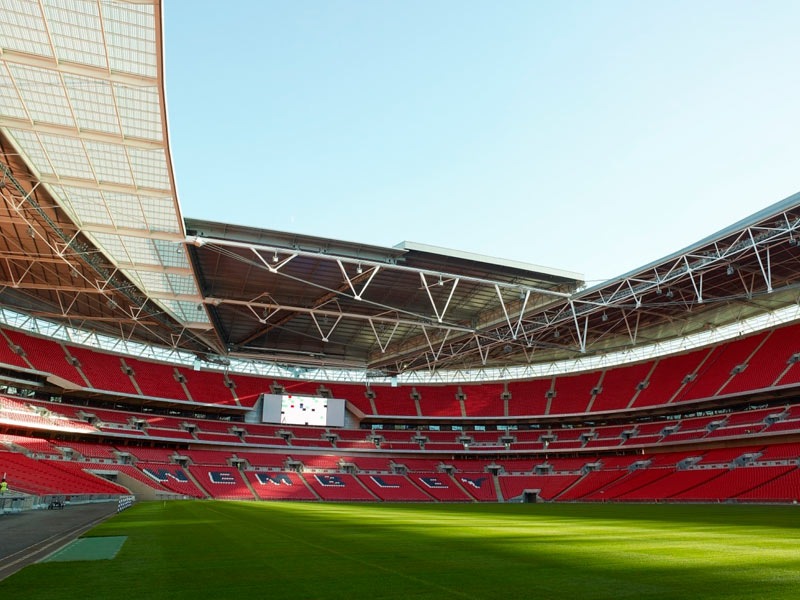

در قسمت شمای سقف 8 دسته کابل فولادی ضد زنگ با قطر 150 میلیمتر نگهدارنده ی خرپای معلق که 60 درصد جایگاه را می پوشاند، می باشند. این کابل ها به سازه ی کاسه ای شکل بتنی که جایگاه تماشاچیان می باشد، متصل می شوند. همچنین خرپاهای دو سمت استادیوم با ایجاد ریلی باعث ایجاد حرکت سقف شده اند. قوس در قسمت میانی دارای قطر 7 متر می باشد، که در قسمت انتهایی به 1.5 متر می رسد. مقاومت سازه ای مجموعه از طریق نیرویی که از سوی قوس به تکیه گاه ها وارد می شود، تامین می گردد. این نیروها توسط 19 شمع بتنی که به وسیله ی یک کلاهک به قطر 20 متر به یکدیگر متصل شده است، به زمین منتقل می شوند. یک سازه ی بتنی استوانه ای، نیروها را مستقیما از قوس به کلاهک شمع منتقل می کند. طوقه ای فولادی، رابط انتقال نیرو از سازه ی فلزی به شالوده ی بتنی می باشد. در فرایند طراحی تکیه گاه ها نقش بسزایی در سازه ی مجموعه دارا هستند، با این وجود، از تعدادی میله ی مسلح کننده که به طوقه و سازه بتنی متصل شده اند، در سیستم سازه ای استادیوم ومبلی استفاده شده است.

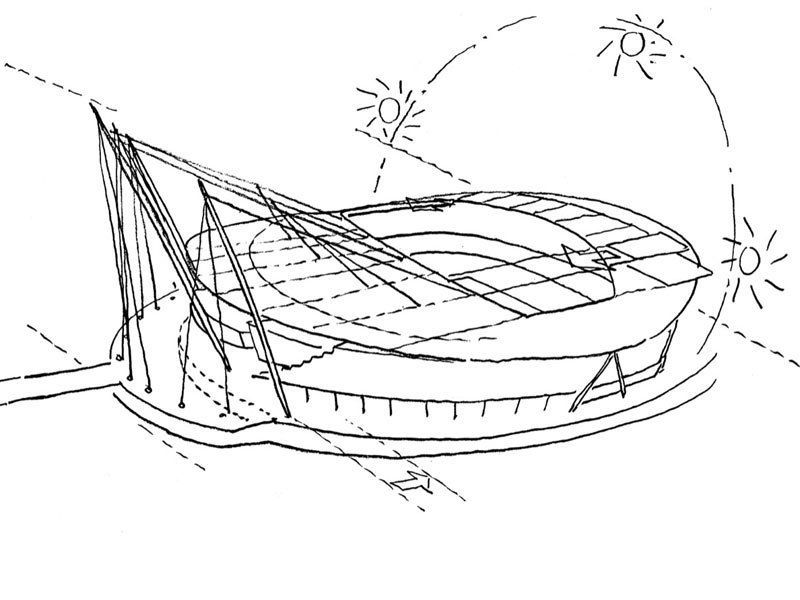

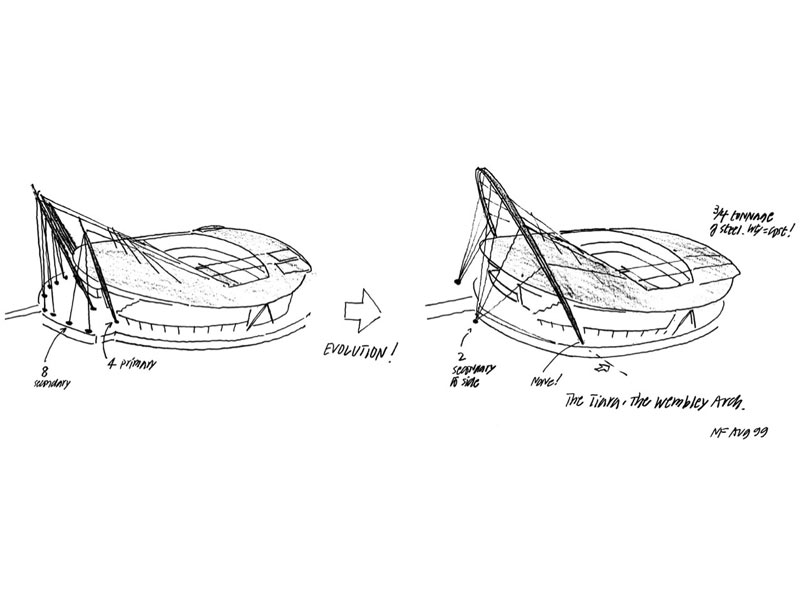

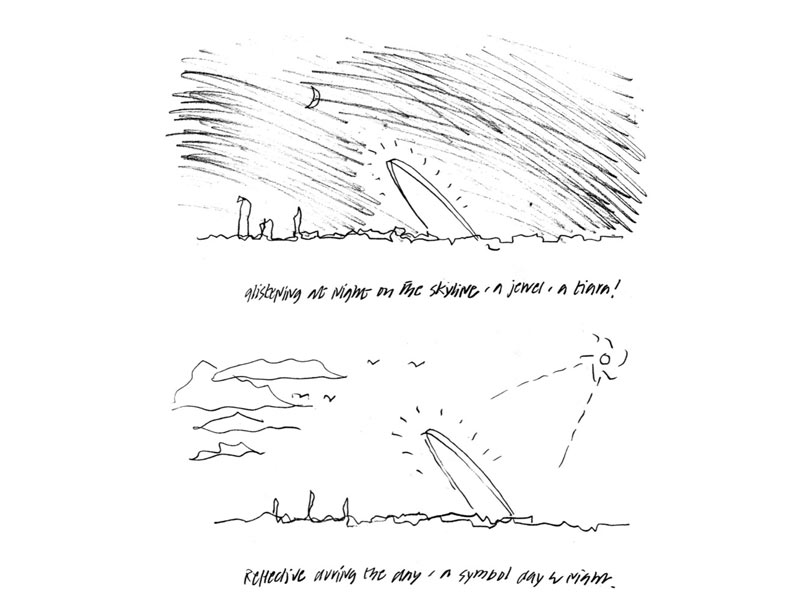

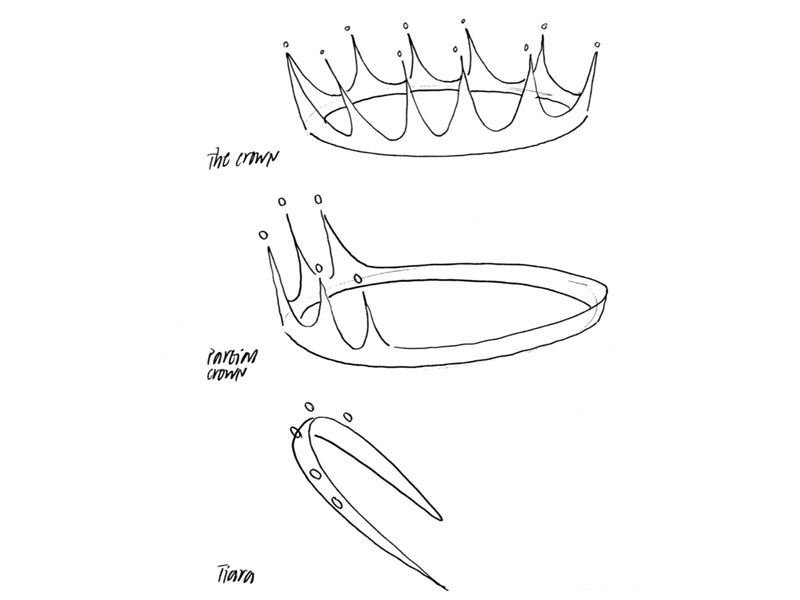

طراحی استادیوم ومبلی نورمن فاستر
طراحی استادیوم ومبلی نورمن فاستر
طراحی استادیوم ومبلی نورمن فاستر
طراحی استادیوم ومبلی نورمن فاستر

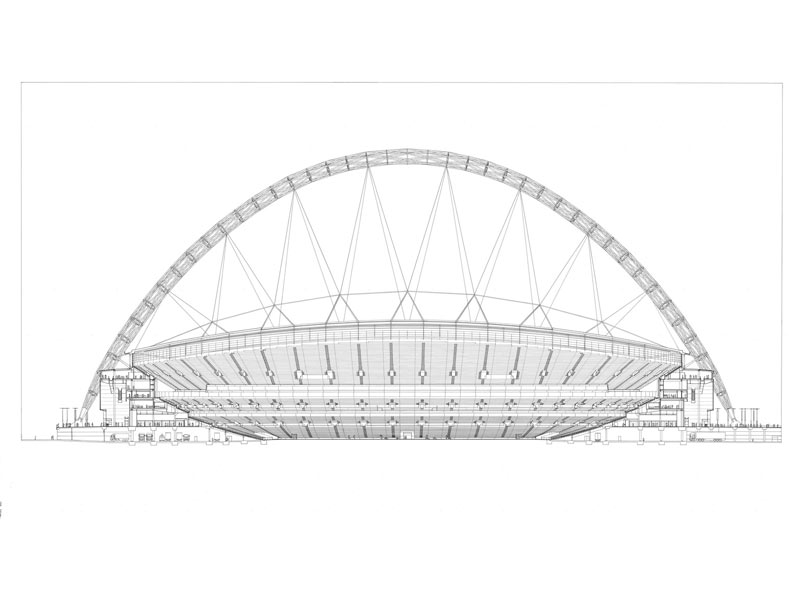

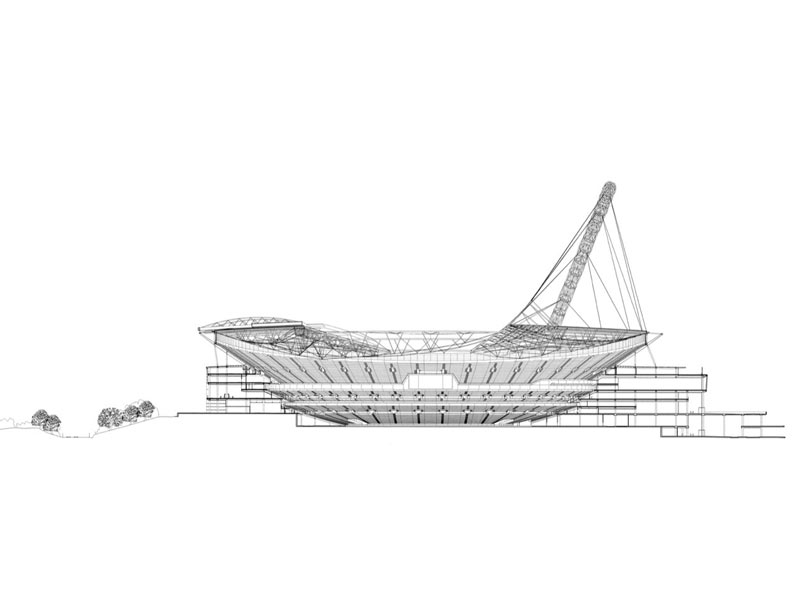

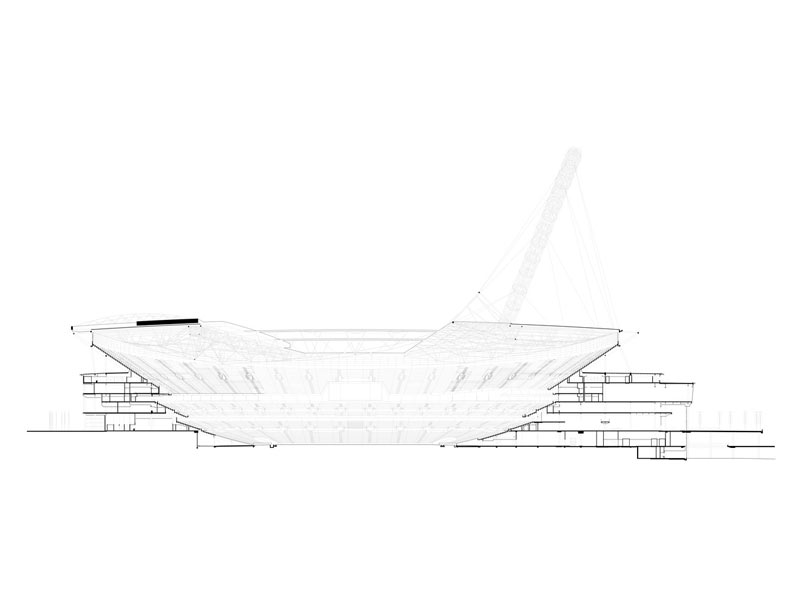

طراحی مقطع استادیوم ومبلی
طراحی مقطع استادیوم ومبلی
طراحی مقطع استادیوم ومبلی

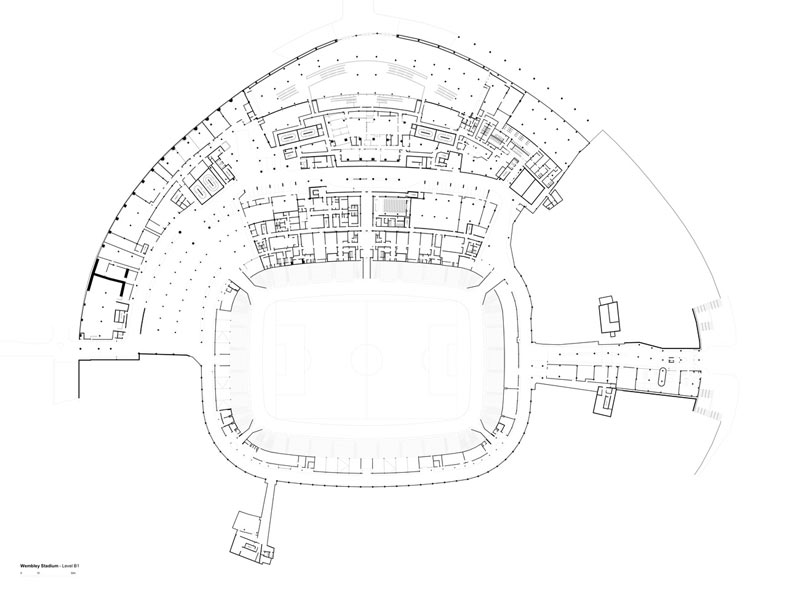

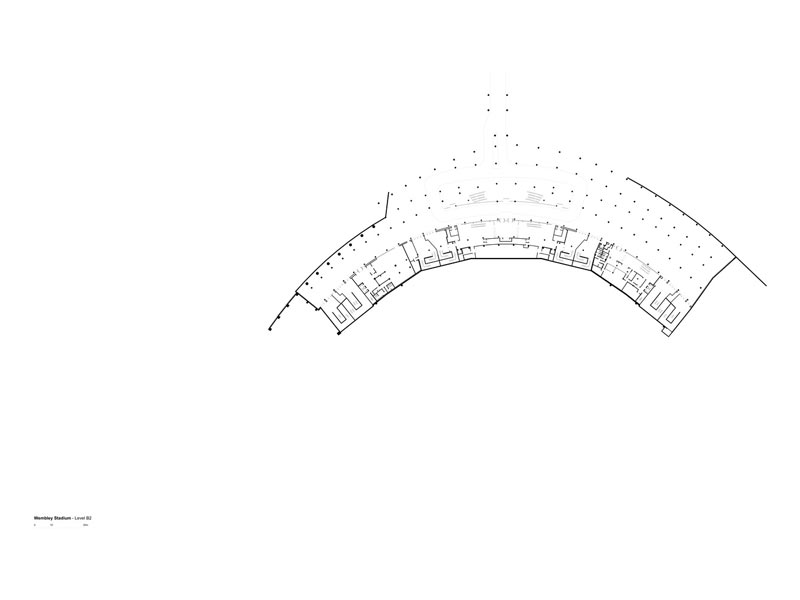

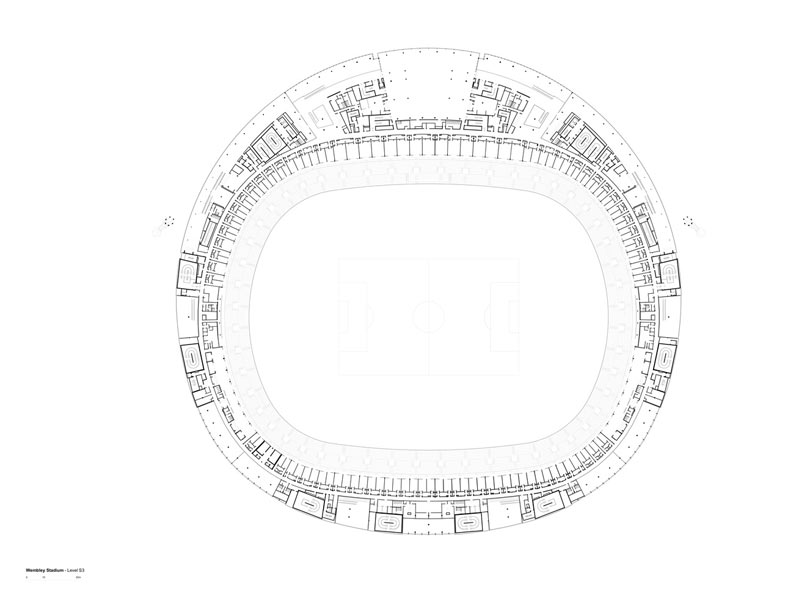

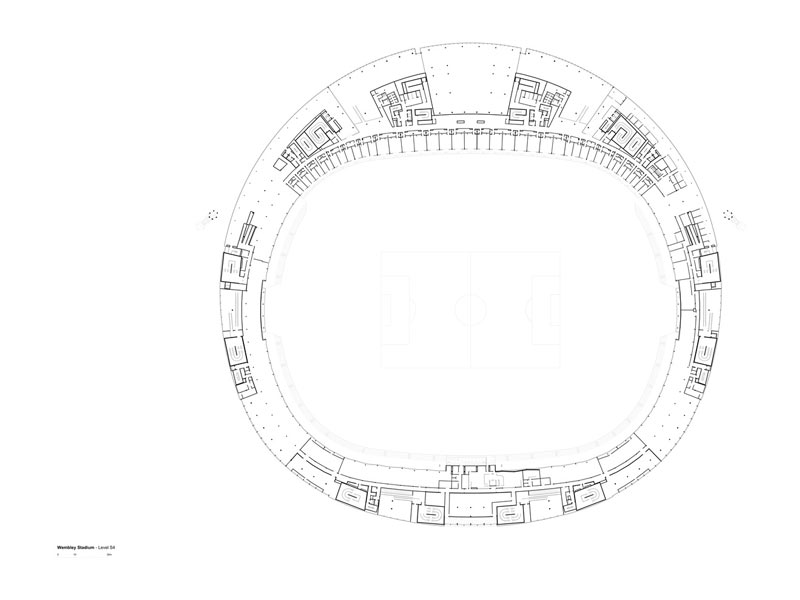

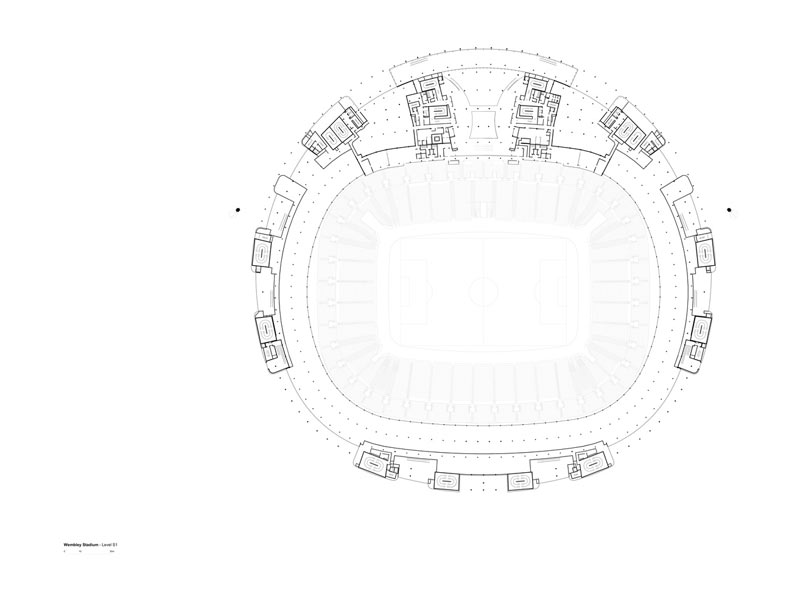

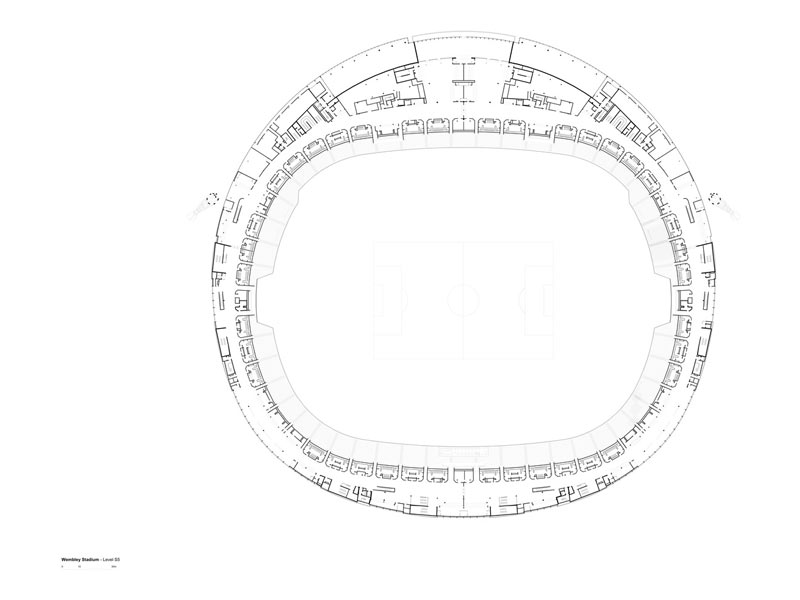

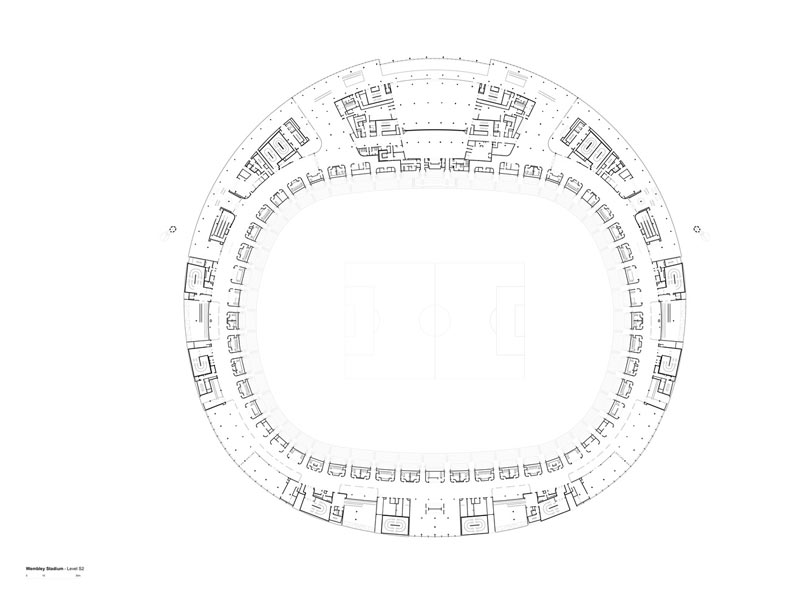

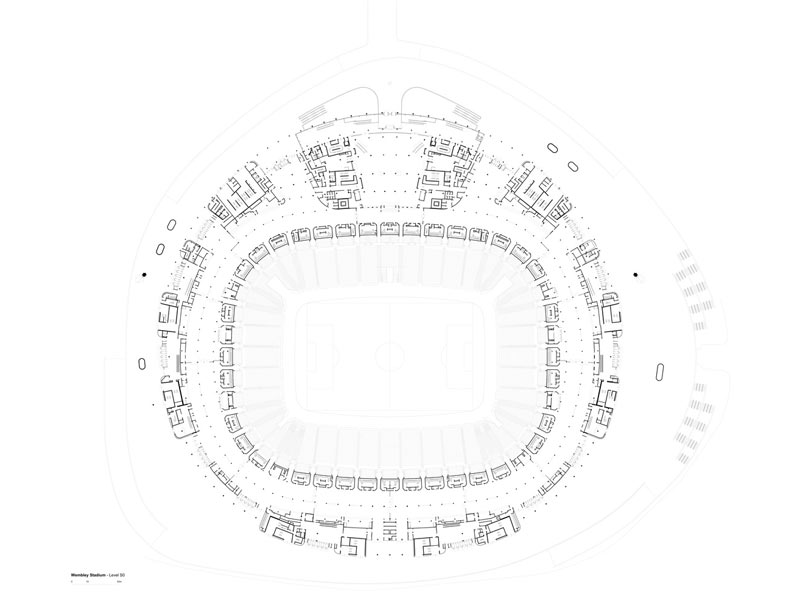

طراحی پلان استادیوم ومبلی
طراحی پلان استادیوم ومبلی
طراحی پلان استادیوم ومبلی
طراحی پلان استادیوم ومبلی
طراحی پلان استادیوم ومبلی
طراحی پلان استادیوم ومبلی
طراحی پلان استادیوم ومبلی
طراحی پلان استادیوم ومبلی
استادیوم ومبلی نورمن فاستر
