مجموعه ورزشی المپیک آتن

طراحی مجموعه ورزشی المپیک آتن، سانتیاگو کالاتراوا

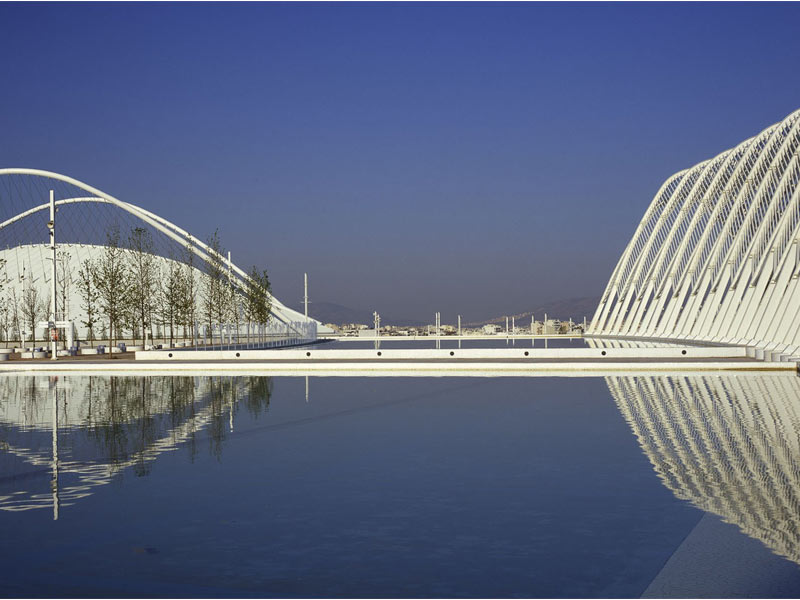

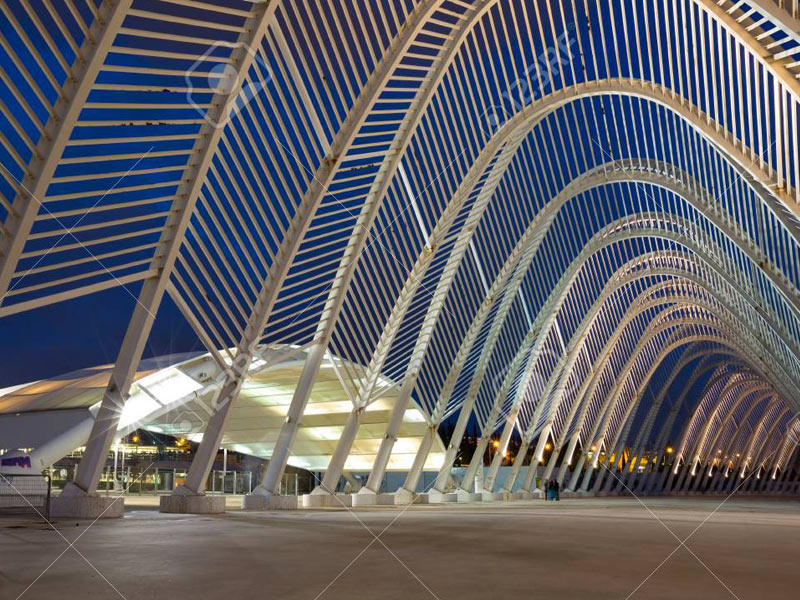

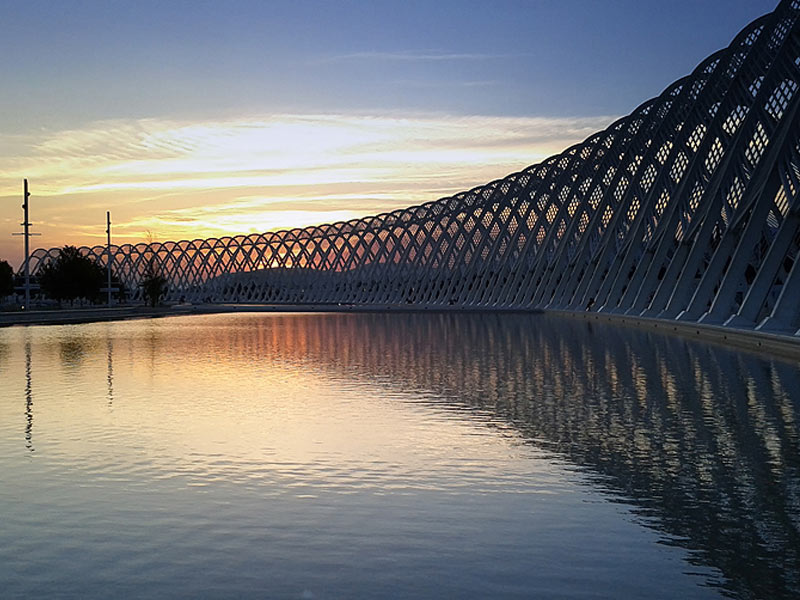

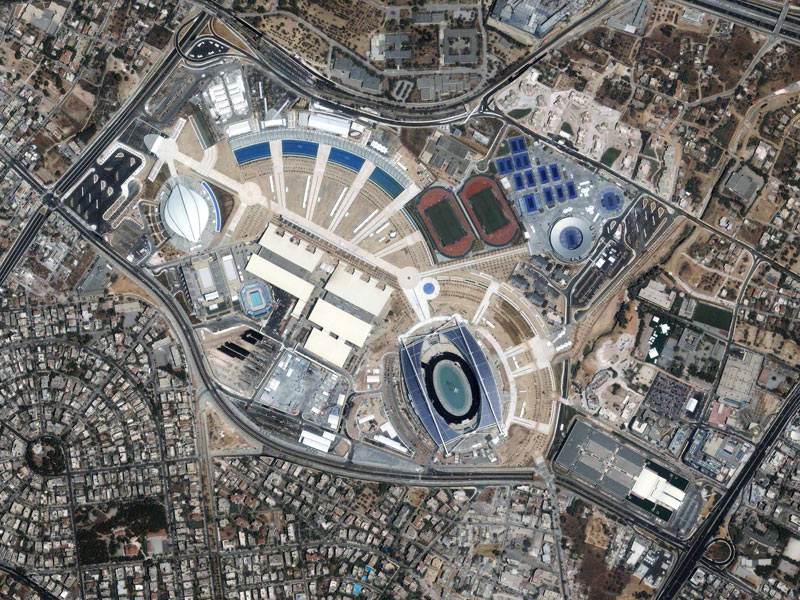

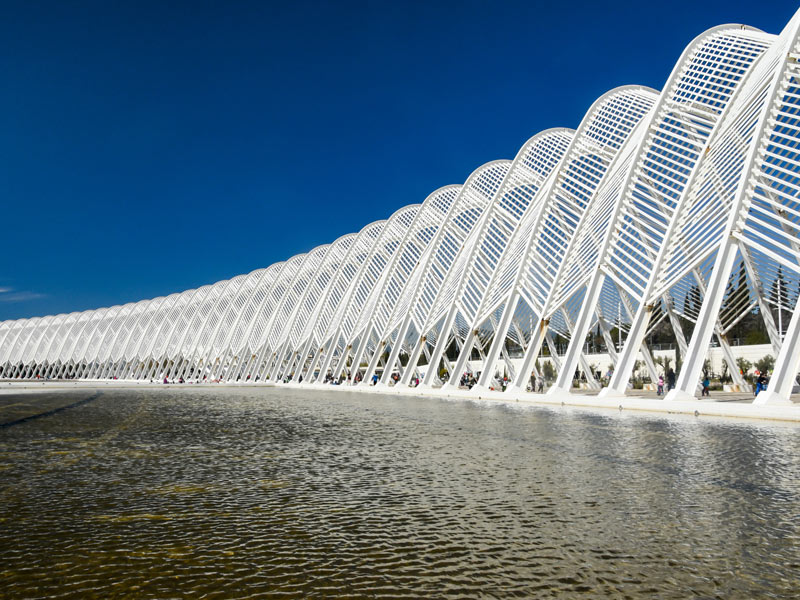

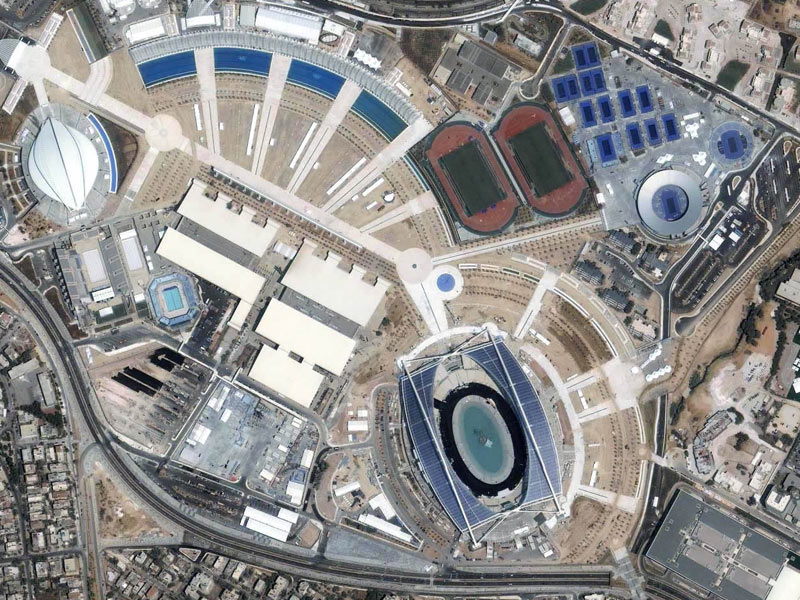

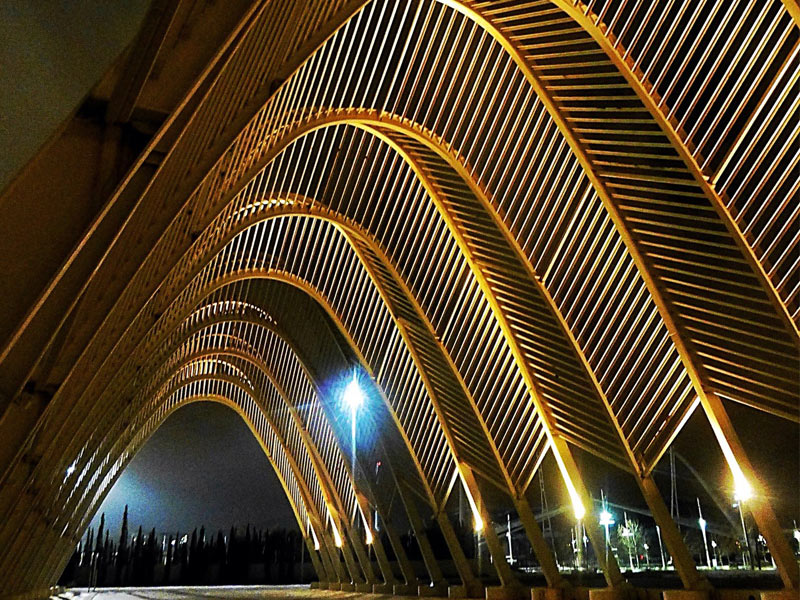

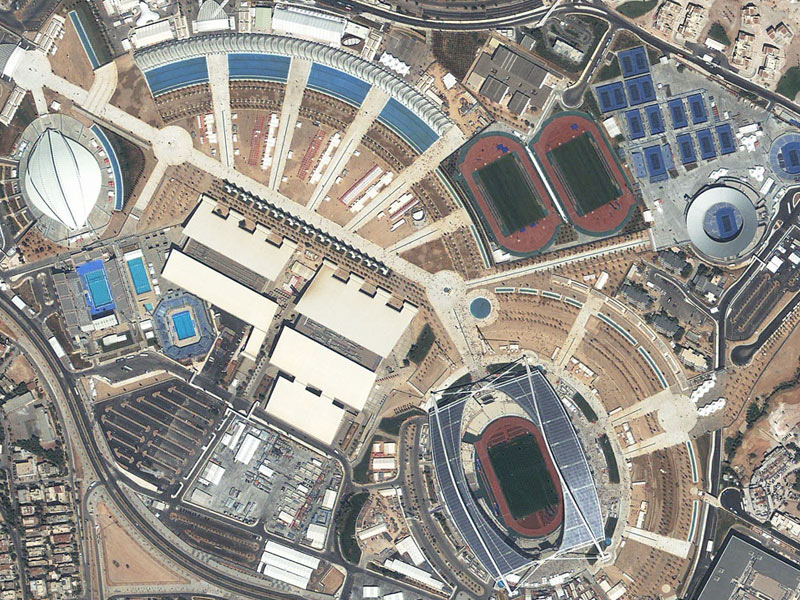

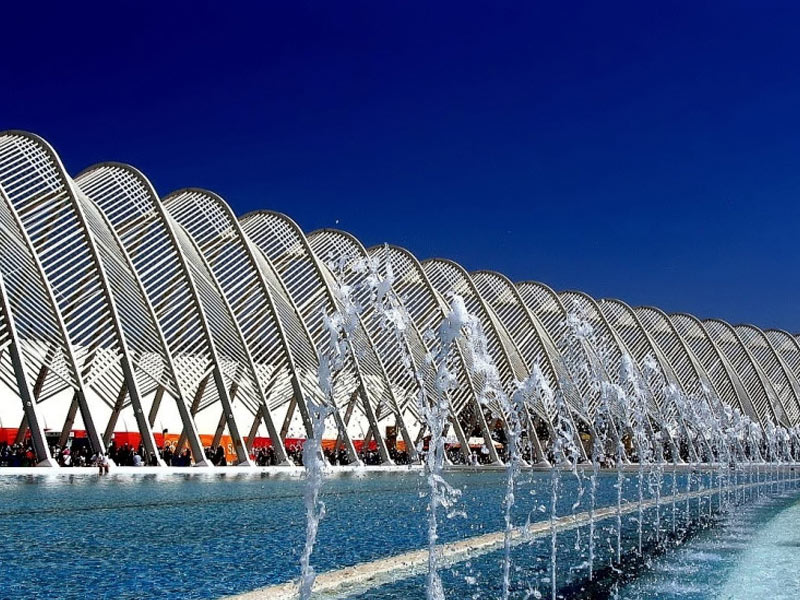

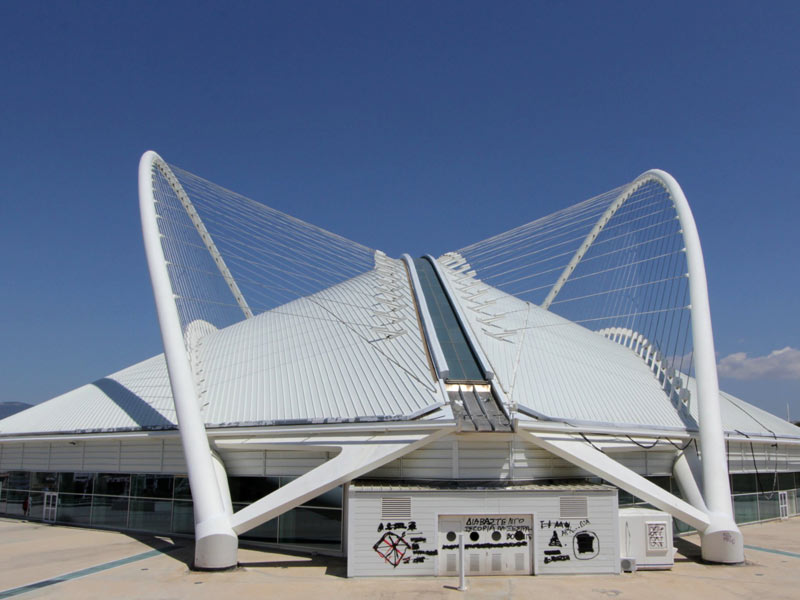

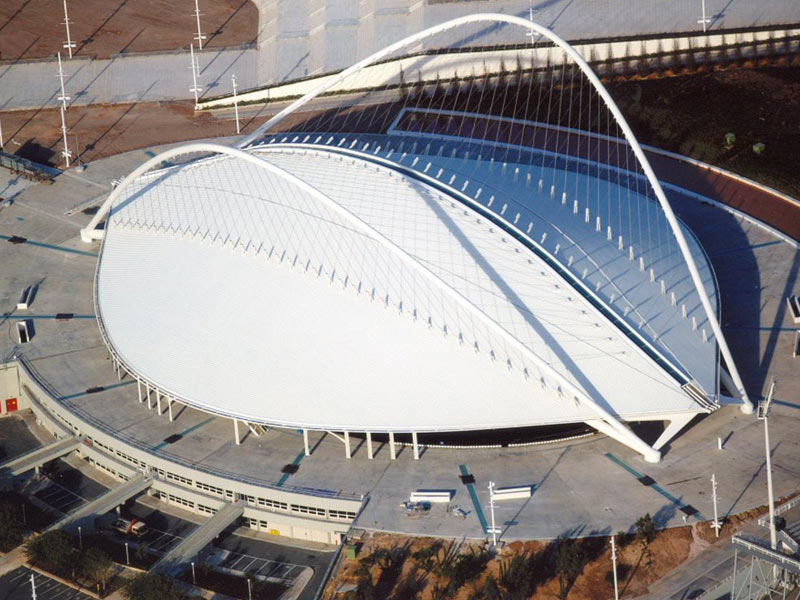

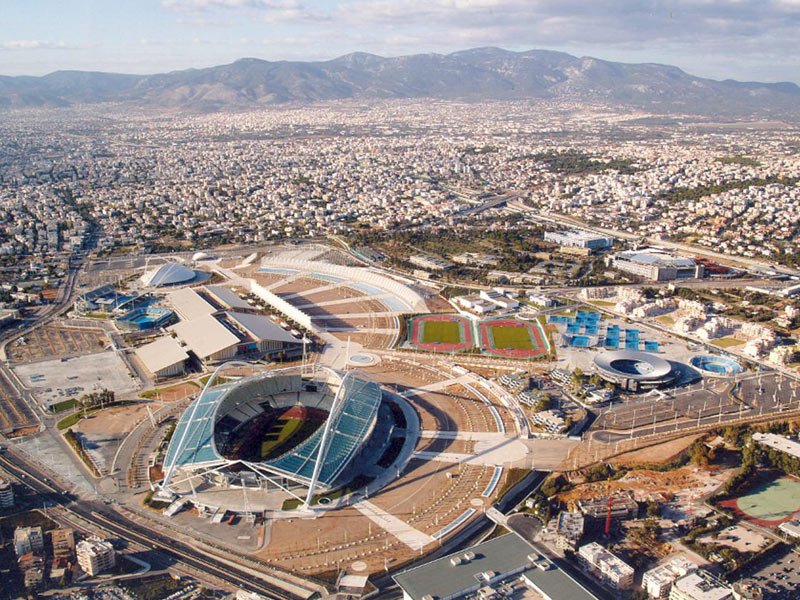

طراحی مجموعه ورزشی المپیک آتن اثر سانتیاگو کالاتر اوا در سال 2001، مجموعه ای ورزشی و فرهنگی در آتن، پایتخت یونان برای برگزاری مراسم افتتاحیه  و اختتامیه المپیک 2004، مسابقات دو و میدانی و فوتبال، توسط یکی از برترین معماران جهان، سانتیاگوکالاتراوا، طراحی گردید و به نمادی برای کشور یونان بدل شد. هدف اصلی در طراحی این مجموعه، تغییر عملکرد و توسعه ورزشگاه قبلی بود که به واسطه طراحی سقفی جهت سایه اندازی و افزایش گنجایش جمعیت تحقق یافت. کالاتراوا، به منظور ایجاد ارتباط یک مسیر دسترسی از ورزشگاه اصلی به مسیر مسابقات دوچرخه سواری که برای آن نیز یک سقف جدید در نظر گرفته بود، طراحی کرد. قسمت های طراحی شده و الحاقی برای این مجموعه، شامل میدان ها و سایبان های ورودی، یک میدان ملل مرکزی منحنی شکل، دیوار ملل که صفحه ی نمایشی متحرک با طول 250 متر می باشد. تعدادی استخر، سازه ای مدولار و طاقی شکل، متشکل از 99 قوس فولادی لوله ای جهت طراحی گذرگاه عابرین پیاده و مهمترین بخش طراحی که سقف ورزشگاه اصلی می باشد.

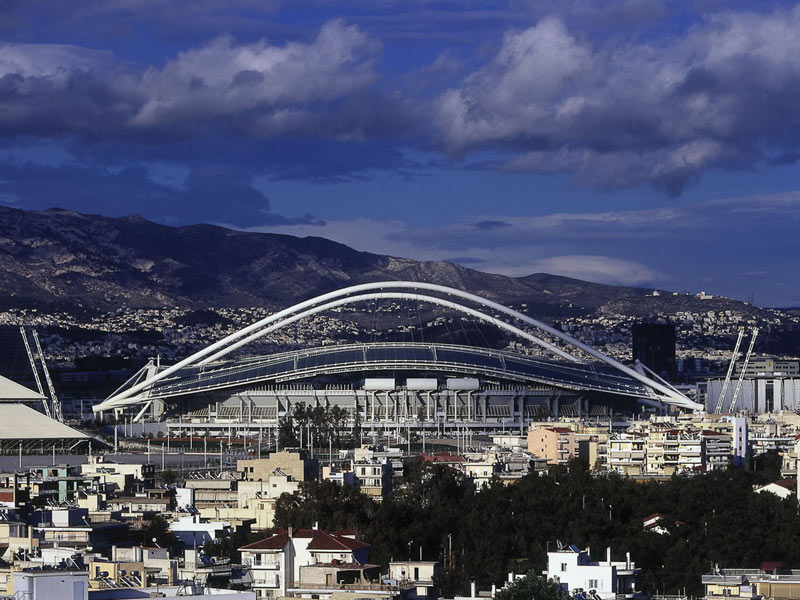

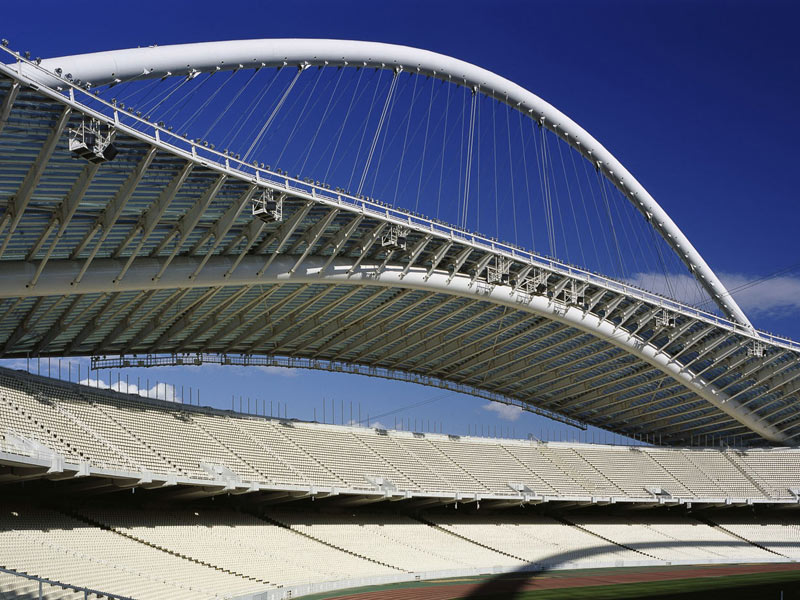

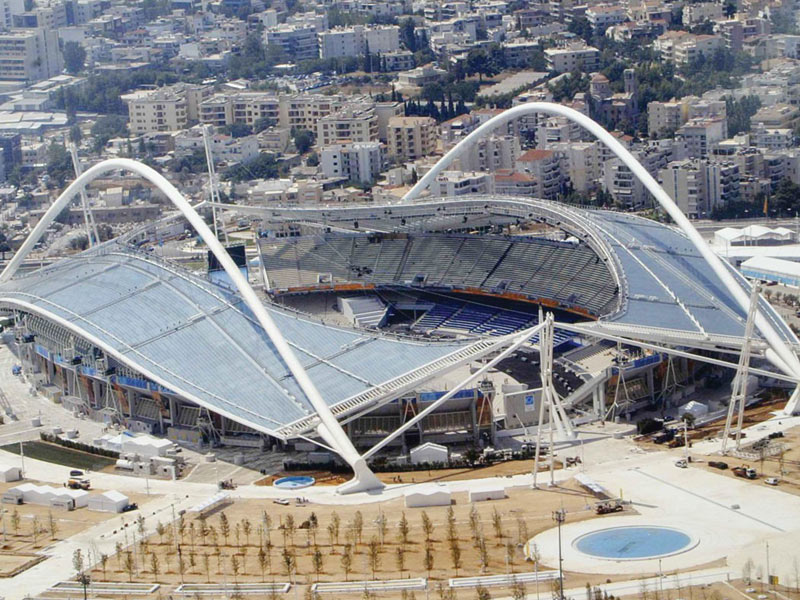

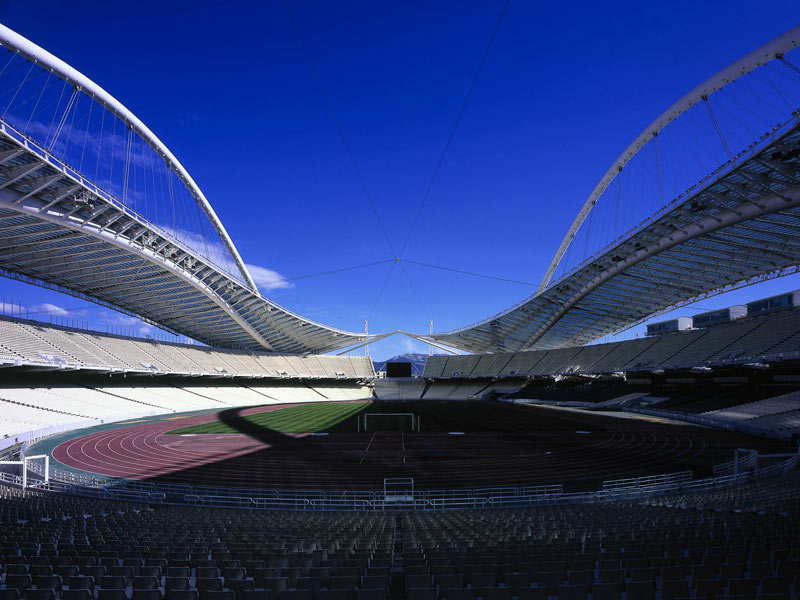

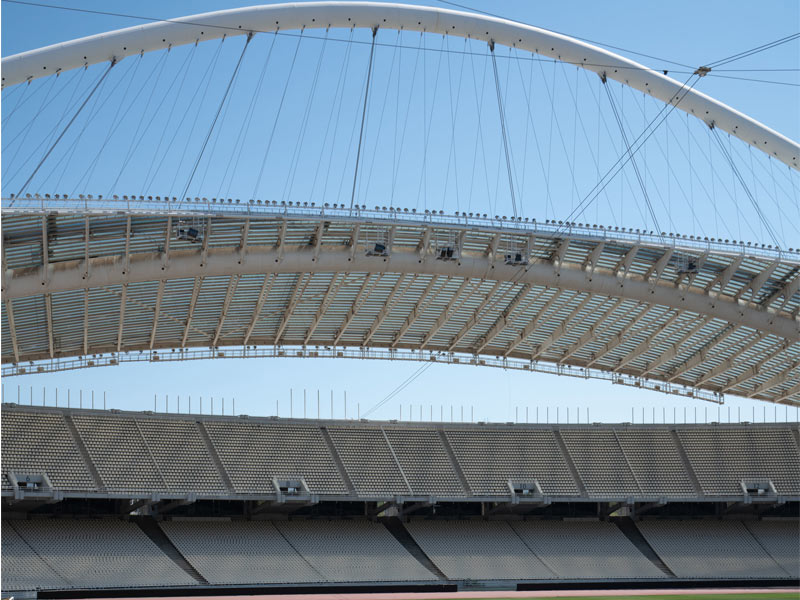

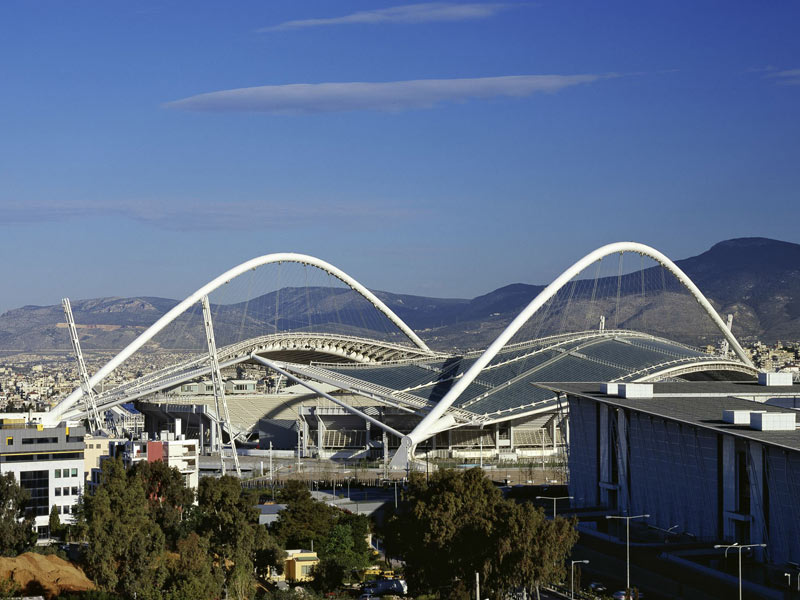

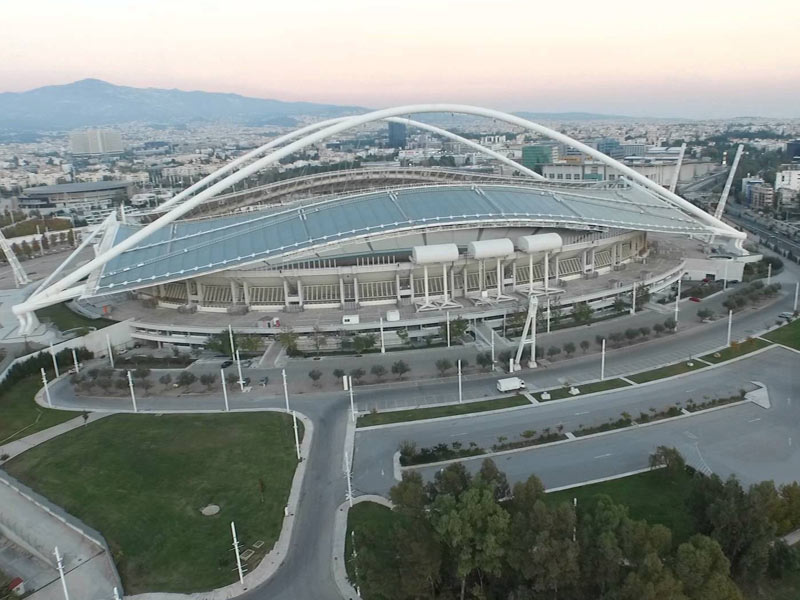

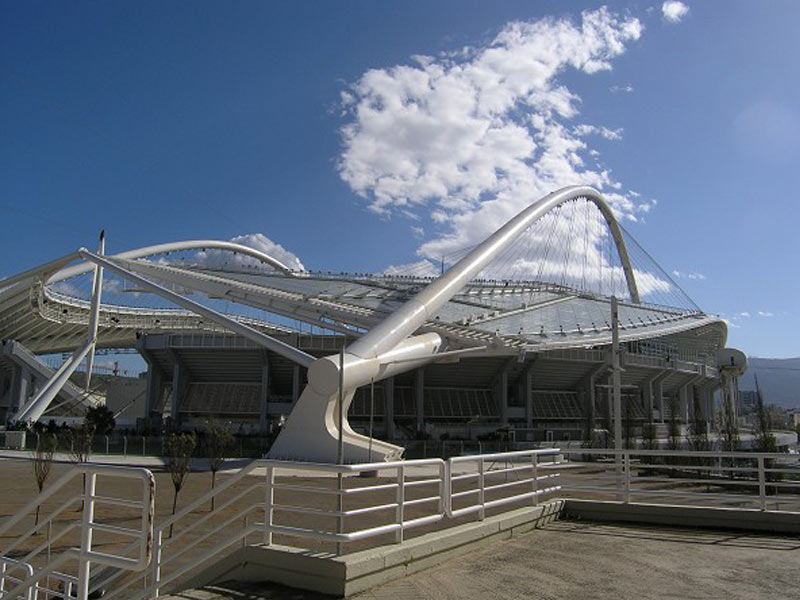

طراحی سازه ی ورزشگاه آتن متشکل از دو پوشش سقفی می باشد که طول دهانه ی هرکدام حدود 304 متر و عرض آن ها از 60 تا 100 متر متغیر می باشد. از اتصال این دو سقف، فضایی بیضی شکل بالای زمین فوتبال ایجاد می شود. دو سازه خرپایی منحنی شکل که شامل یک لوله ی قوسی در بالا و لوله ای پیچشی در پایین آن قرار دارد، نگهدارنده سقف ها می باشند. قوس بالایی در بالاترین نقطه به ارتفاع 80 متر می رسد. این دو قوس توسط کابل هایی به یکدیگر متصل می شوند. سقف دارای تیرهای افقی نیز می باشد که عمود بر قوس پایین می باشند.

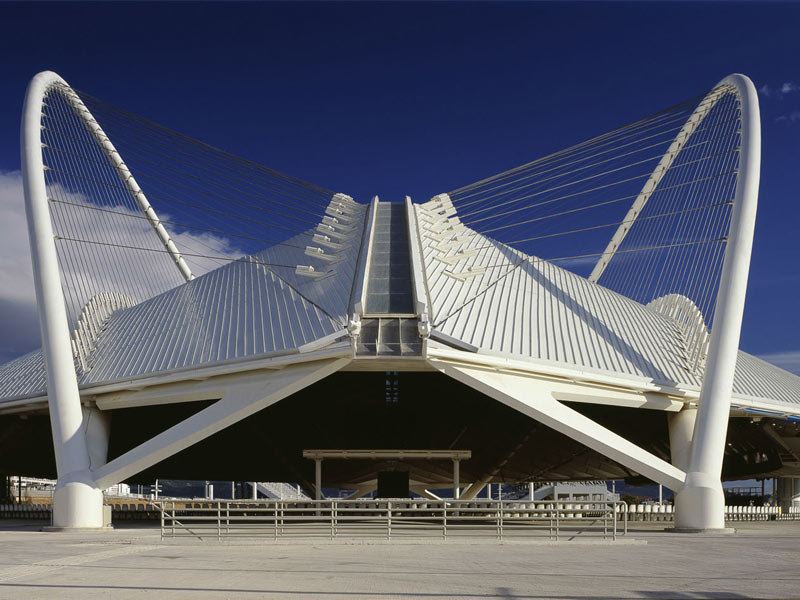

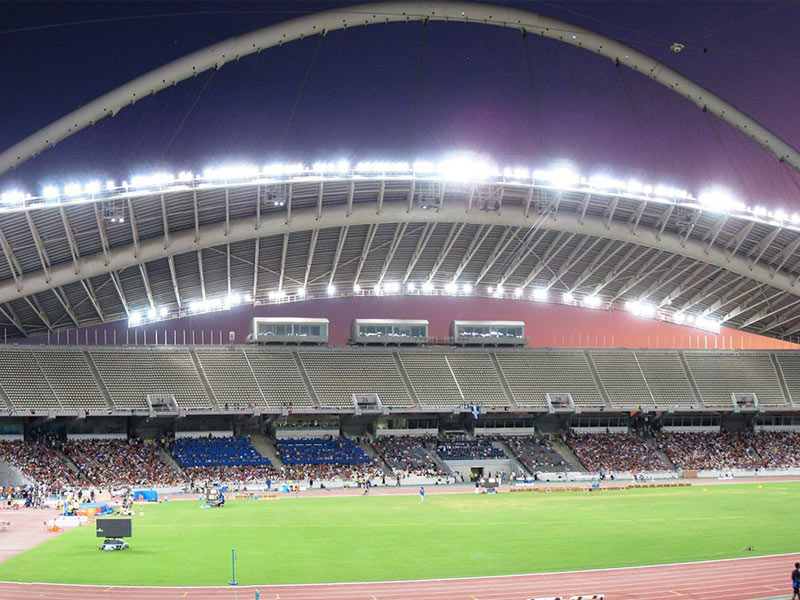

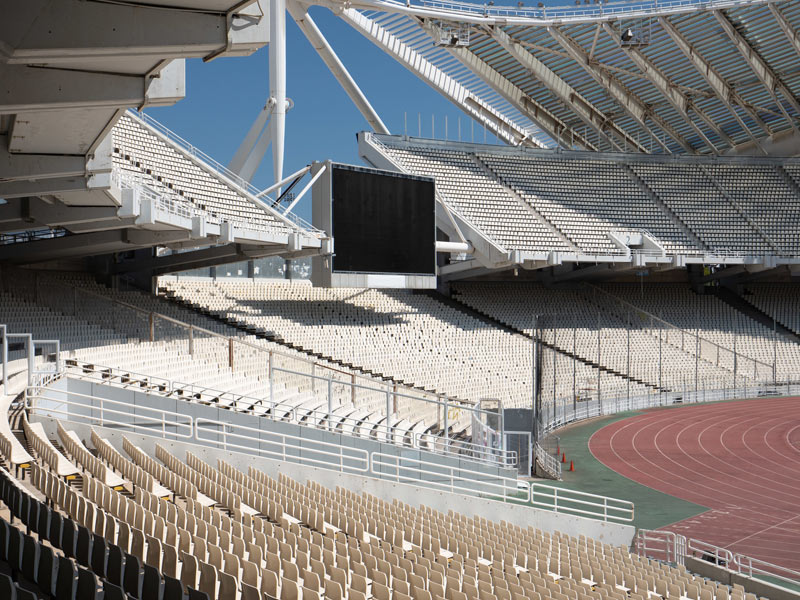

طراحی سقف مجموعه ورزشی آتن، مانند دو برگ خمیده طراحی گردیده است. این سقف حدود 95% از جایگاه تماشاگران را پوشش می دهد در حالی که سقف قبلی تنها 35% را پوشش می داد. روکش سقف از ورق های پلی کربنات با ته رنگ سبز می باشد که با توجه به آب و هوای یونان بسیار مطلوب می باشد. سیستم سازه ای در طراحی سقف از نوع سقف قوسی معلق است. سازه مجموعه، توسط تکیه گاه هایی به طول 12 و ارتفاع 7 متر، به زمین متصل می شود. به نظر می رسد، منبع الهام سانتیاگو کالاتراوا در طراحی مجموعه ورزشی المپیک آتن، مانند دیگر آثارش( موزه هنر میلواکی، برج چرخشی تورسو، پل آلامیلوو...) که به سبک های-تک و با الهام از طبیعت بوده، پیچ و تاب کوه های اطراف و حرکات ورزشکاران و همچنین تداعی کننده ی قوس و طاق های ضربی معماری بیزانس می باشد.
