طراحی پلان مسکونی

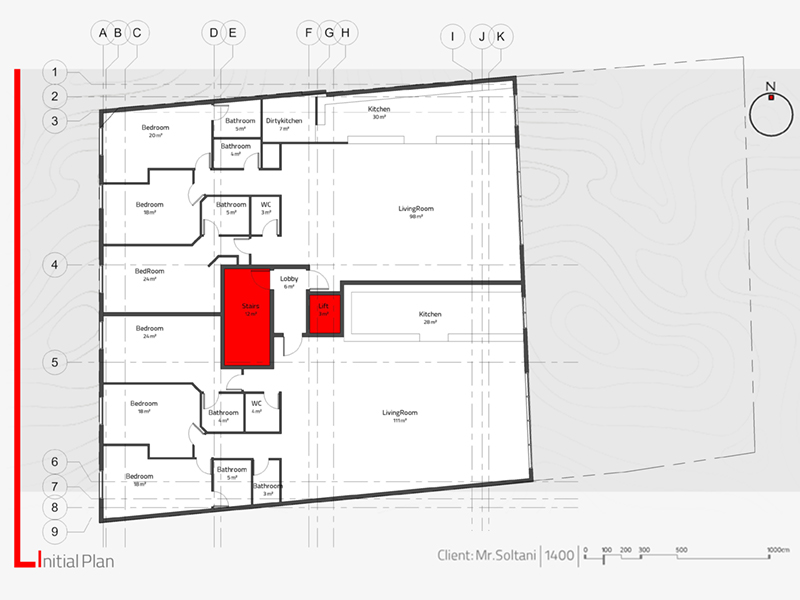

 یکی از اصلی ترین مشکلات پلان طراحی شده تلفیق فضاهای خصوصی و عمومی است. به طور مثال فضای ورودی در پلان اولیه تعریف نشده است و همچنین فضایی به عنوان فضای نشیمن خصوصی که از پذیرایی مجزا باشد در نظر گرفته نشده است. یکی از اصلی ترین اصول طراحی پلان مسکونی دسترسی مناسب آشپزخانه به اتاق خواب ها است که در این پلان رعایت نشده است.

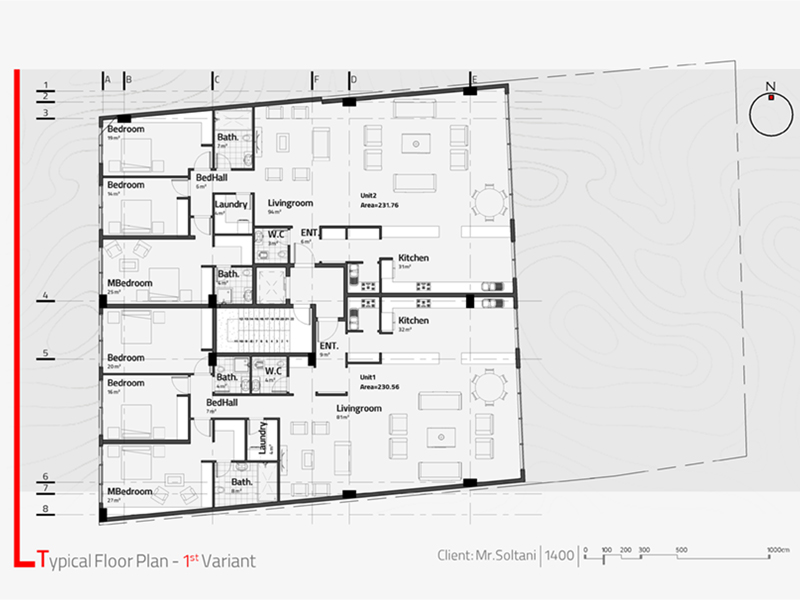

یکی از اولین تغییراتی که در پلان انجام شد جا به جایی پله و آسانسور و قرار دادن آن در بهترین حالت خود بود. در این حالت علاوه بر این که تعداد پارکینگ های لازم تامین می شوند, فضای مناسبی برای لابی نیز در نظر گرفته می شود. در همه ی واریانت ها جای پله و آسانسور به صورت یکسان  و با حفظ آرایش پارکینگ در نظر گرفته شده است. همچنین ستون های میانی هم آکس در نظر گرفته شده اند تا رفتار سازه ای مناسب تری داشته باشیم.  در واریانت اول, فضای ورودی به صورت مجزا طراحی شده است و از آن به عرصه های خصوصی و عمومی دسترسی آسان در نظر گرفته شده است و دسترسی اتاق خواب ها از یک راهرو انجام می شود. برای هر دو واحد, آشپزخانه گرم و لاندری نیز طراحی شده است. در این پلان یک اتاق خواب مستر به همراه اتاق لباس و حمام بزرگ و مجزا طراحی شده است. برای دو اتاق خواب دیگر حمام مشترک با ابعاد مناسب طراحی شده است. سرویس بهداشتی مهمان قابلیت قرار دادن سرویس ایرانی و فرنگی به صورت همزمان را دارد.

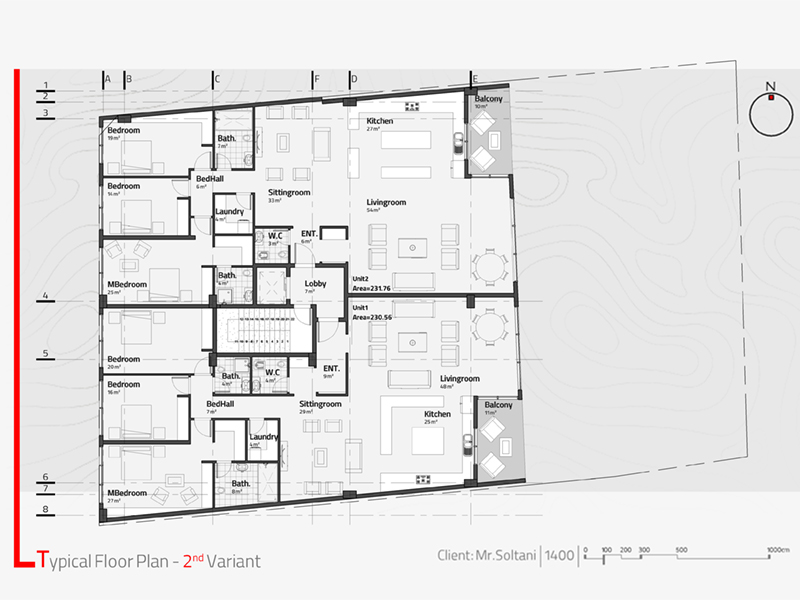

در واریانت دوم, سالن اصلی به دو فضای تفکیک شده نشیمن و پذیرایی تبدیل شده است. در این واریانت هم فضای ورودی طوری طراحی شده است که هم دسترسی مناسبی به فضاها داشته باشد و هم به صورت مجزا باشد. آشپزخانه در محلی قرار داده شده است که به دو عرصه خصوص و عمومی دسترسی داشته باشد. اتاق خواب ها به نسبت واریانت اول تغییری نکرده اند. در این حالت از فضای متراژ ساخته شده بالکنی در نظر گرفته شده است که کنار آشپزخانه قرار گرفته و از سالن هم دسترسی دارد.

واریانت سوم به این صورت طراحی شده است که اتاق خواب والدین با دسترسی مجزا در سمت غرب طراحی شده است. آشپزخانه همراه یک بالکن در سمت شرق جانمایی شده است. در این واریانت هم ورودی ها تعریف شده است و فضای لاندری طراحی شده است.

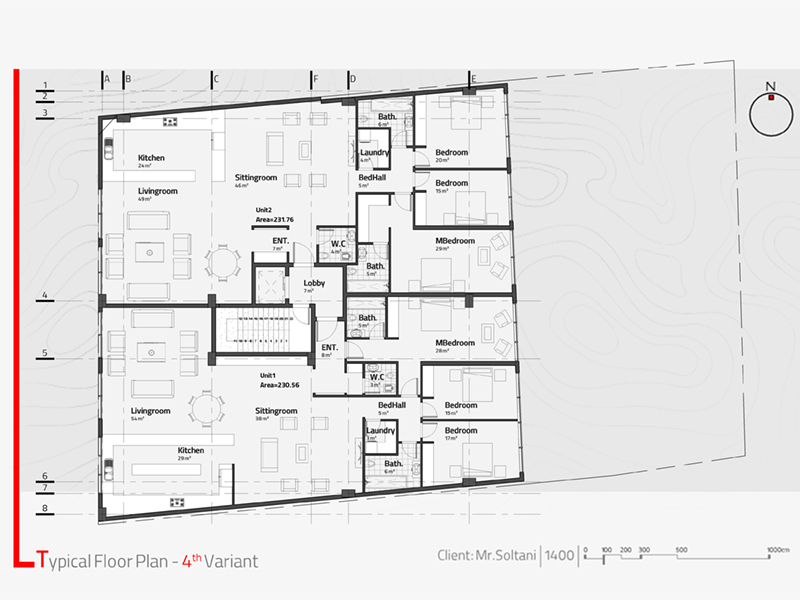

در واریانت چهارم اتاق خواب ها سمت غرب و آشپزخانه و پذیرایی سمت شرق جانمایی شده اند. در واحد جنوبی اتاق خواب مستر با دو درب ورودی طراحی شد است که باعث ایجاد لوپ در فضا می شود.

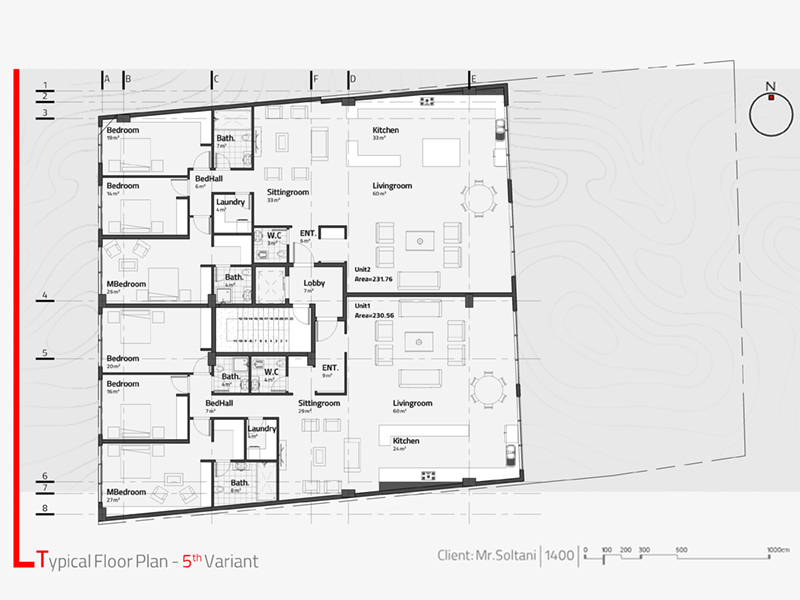

واریانت دوم و پنجم کاملا شبیه هم هستند و فقط در واریانت پنجم بالکن حذف شده و باعث شده است که فضای پذیرایی آشپزخانه و نشیمن بزرگتر شوند.

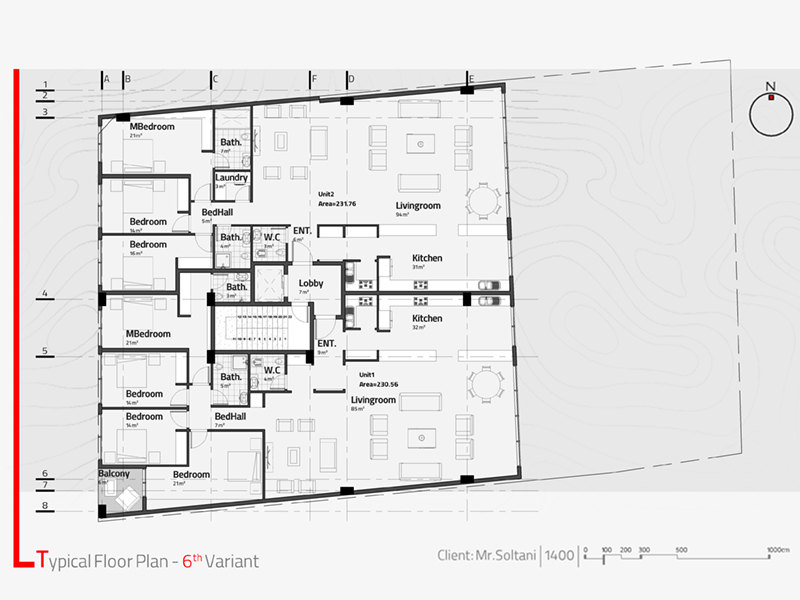

در واریانت ششم واحد جنوبی به صورت ۴ خوابه طراحی شده است و یک بالکن به سمت غرب در اتاق خواب جانمایی شده است. در این حالت متراژ واحد جنوبی ۲۴۰ متر مربع و واحد شمالی تقریبا ۲۲۰ متر مربع است. حالت ایده آل برای واحد چهار خوابه این است که دو خواب مستر در نظر گرفته شوند که در این واریانت امکان پذیر نبود. لاندری در واریانت ششم برای واحد جنوبی حذف شده و ماشین لباسشویی در آشپزخانه جانمایی می شود.

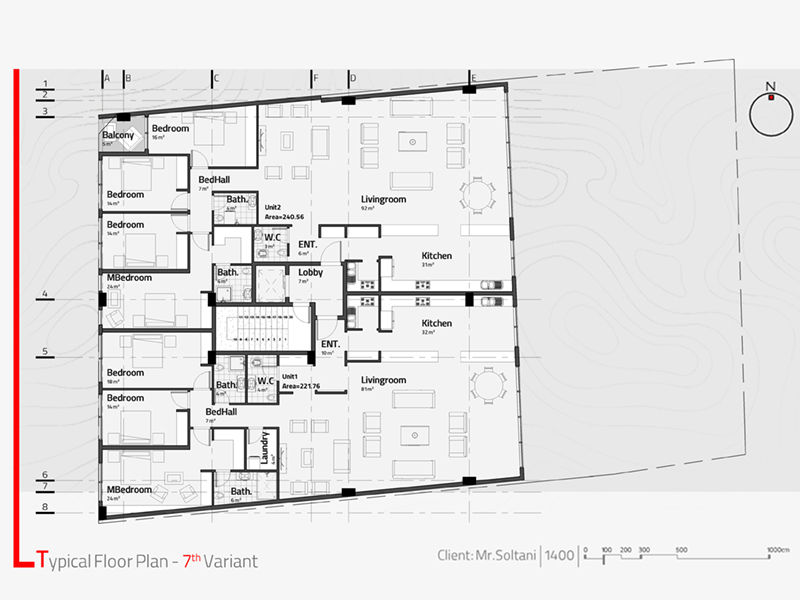

در واریانت هفتم واحد شمالی به صورت ۴ خوابه طراحی شده است که در این حالت متراژ واحد شمالی ۲۴۰ و جنوبی ۲۲۱ متر مربع است و مانند واریانت ششم لاندری واحد شمالی حذف شده است. در صورت امکان می توان با جابه جایی آشپزخانه و اتاقی که بالکن دارد, دو اتاق خواب مستر داشته باشیم.

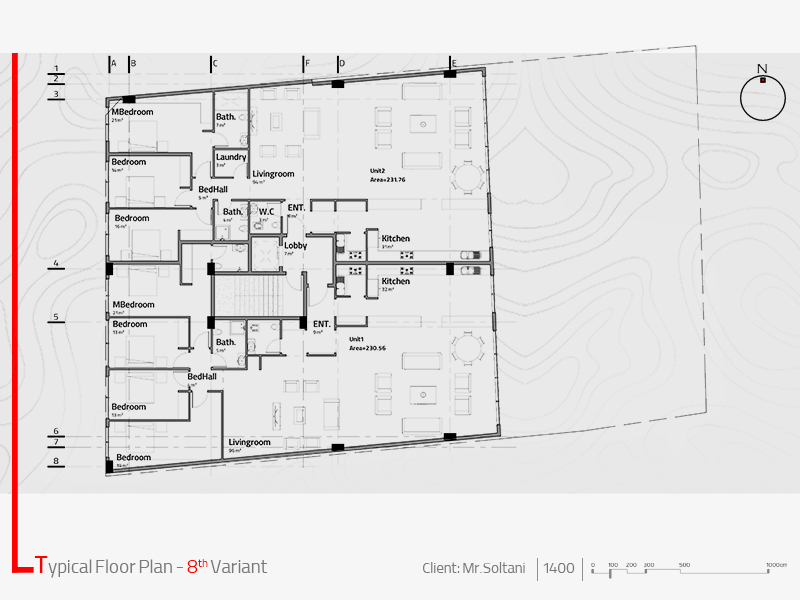

در واریانت هشتم واحد شمالی به متراژ کلی231 متر مربع و سه خواب طراحی شده است و واحد جنوبی 230 متر مربع می باشد و 4 خواب برای آن تعبیه شده است.
